LR5-LAN Φ50乙太網路信號燈
LR5-LAN Φ50信號燈(Ethernet Communication)
PATLITE的Φ50信號燈（Ethernet通信）LR5-LAN系列是一款先進的指示燈設備，專為現代工業自動化需求設計。該系列產品於2025年2月14日正式發布，旨在提供簡便的設置和控制方式。
產品特點：
♦ 多樣的控制協議支援：LR5-LAN系列支援HTTPS和Modbus/TCP等常用協議，方便用戶根據需求進行選擇。此外，還支援PATLITE獨有的PNS指令，並提供範例程式碼，降低開發難度。
簡化的軟體設計：
♦ 指令生成功能：透過網頁瀏覽器登入LR5-LAN的設定介面，選擇所需的操作項目，即可自動生成相應的指令，無需查閱操作手冊，減少軟體開發工時。
♦ 範例程式碼：官方網站提供適用於Windows和Linux的多種程式語言範例程式碼，方便用戶快速上手測試。
♦ 預設閃爍模式：內建7種LED控制的預設模式，透過指令即可實現閃爍操作，無需在PLC中設定時脈脈衝，簡化了操作流程。
主機設備連線確認功能：
♦ LR5-LAN具備主機設備連線確認功能，當連線中斷時，LED模組會發出提示，實現對主機設備的連線狀態監控。
LR5-LAN_中文型錄TW
LR5-LAN_Specifications (En)
LR5-LAN_Installation Manual (En)
LR5-LAN_Instruction Manual [Web Version] (En)
詳細資訊
LR5-LAN系列的推出，為需要透過LAN進行控制的工業自動化系統提供了高效、可靠的解決方案，滿足現代化生產環境的多樣需求。

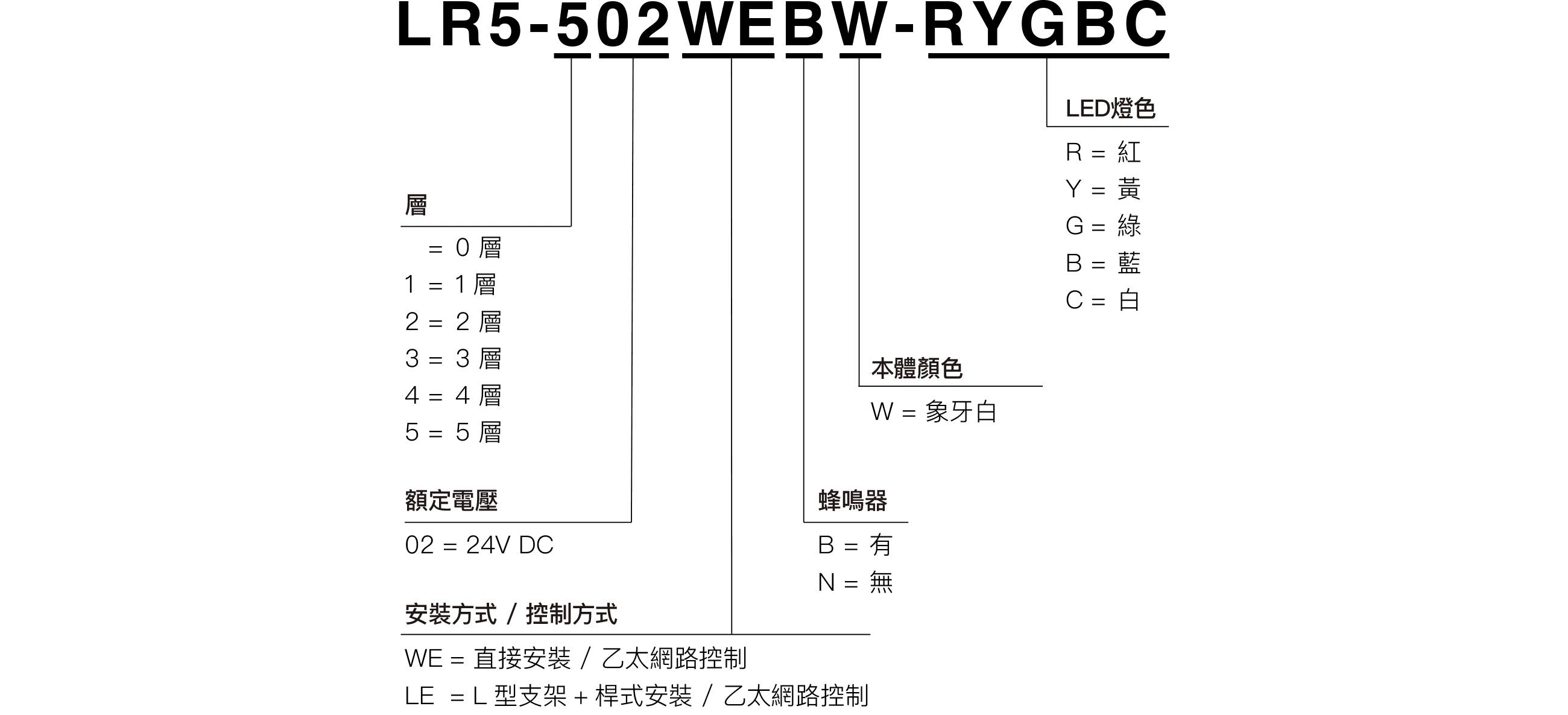

如何選型

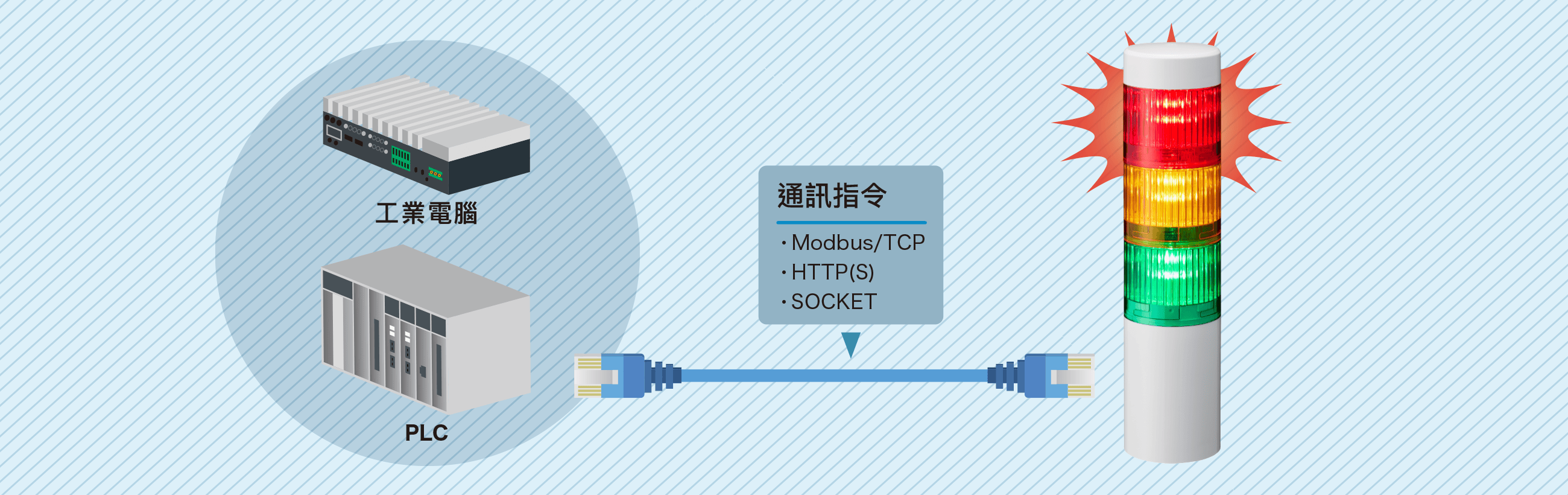

LAN控制可以讓工業電腦或是PLC輕鬆架構、快速通知。
此信號燈可透過LAN連接至工業PC與PLC，並通過Ethernet通信進行控制。支援HTTP(S)與Modbus/TCP等通用協議，確保操作便利。
Before
繼電器輸出板用於工業電腦控制的設備，但隨著零件數量的增加，容易使庫存和交期管理變得更加複雜。
After
利用HTTP(S)或 Modbus/TCP等指令直接控制信號燈。不再透過繼電器輸出板，既可以減少零件品項也能有效減少管理工時。
使用軟體輕鬆完成設定

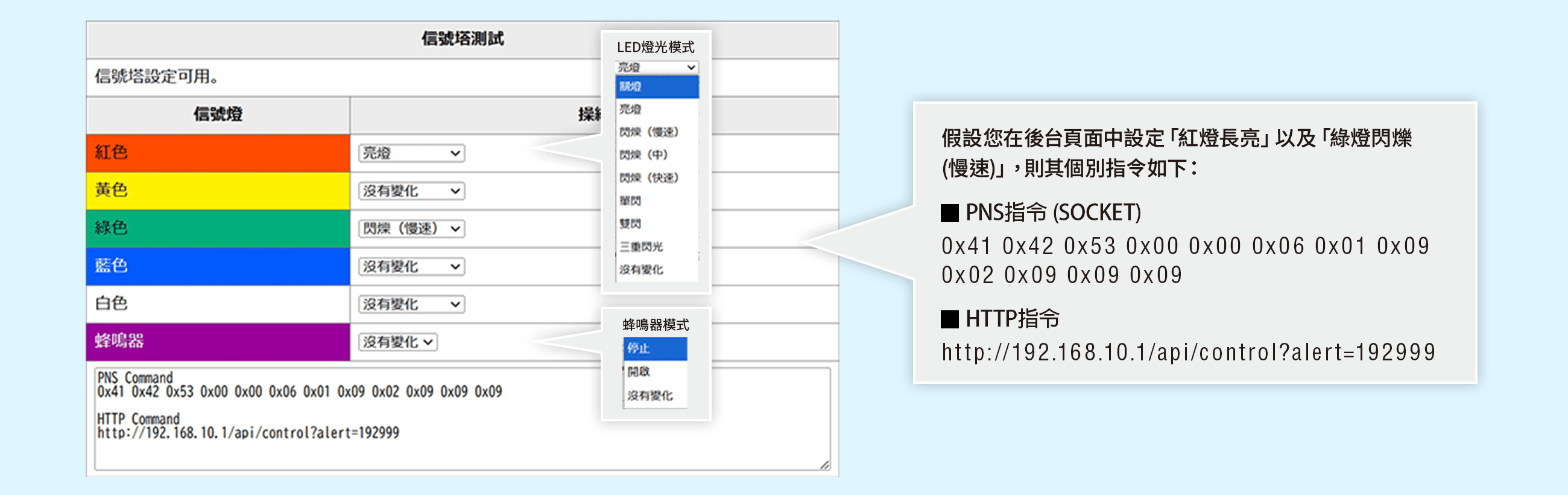

♦ 直接產出指令
透過網頁瀏覽器登入LR5-LAN後台後，從設定畫面中選擇所需的操作，用以顯示相對應的指令。
如此便可以輕鬆產出通訊指令，無需逐一詳讀使用手冊，從而大大減少軟體開發所花費的時間。
♦ 簡單的Source Code
LR5-LAN 的範例原始程式碼(Source Code)，可在敝司的產品網頁中下載。
我們為 Windows® 和 Linux 提供了多種程式語言，讓您可以使用您熟悉或特定語言快速進行測試。
♦ 多種燈光模式
有七種預設 LED 燈光模式可供選擇。
只需透過指令即可控制閃爍，從而減少在PLC中設定時脈波輸出的工作量。
► 至原廠網站參考影片
►3點孔位直接安裝
| 型號 |
層 |
額定電壓 |
安裝方式 |
控制方式 |
蜂鳴器 |
WD 傳輸器適用
(WDT-5LR-Z2) |
本體顏色 |
LED燈色 |
| LR5-02WENW |
0 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
僅限車身單元 |
| LR5-102WENW-R |
1 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
紅 |
| LR5-102WENW-Y |
1 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
黃 |
| LR5-102WENW-G |
1 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
綠 |
| LR5-202WENW-RY |
2 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
紅, 黃 |
| LR5-202WENW-RG |
2 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
紅, 綠 |
| LR5-302WENW-RYG |
3 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
紅, 黃, 綠 |
| LR5-402WENW-RYGB |
4 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
紅, 黃, 綠, 藍 |
| LR5-502WENW-RYGBC |
5 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
紅, 黃, 綠, 藍, 白 |
| LR5-102WEBW-R |
1 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
紅 |
| LR5-102WEBW-Y |
1 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
黃 |
| LR5-102WEBW-G |
1 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
綠 |
| LR5-202WEBW-RY |
2 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
紅, 黃 |
| LR5-202WEBW-RG |
2 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
紅, 綠 |
| LR5-302WEBW-RYG |
3 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
紅, 黃, 綠 |
| LR5-402WEBW-RYGB |
4 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
紅, 黃, 綠, 藍 |
| LR5-502WEBW-RYGBC |
5 |
24V DC |
3點孔位直接安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
紅, 黃, 綠, 藍, 白 |
► L型支架桿式安裝
| 型號 |
層 |
額定電壓 |
安裝方式 |
控制方式 |
蜂鳴器 |
WD 傳輸器適用
(WDT-5LR-Z2) |
本體顏色 |
LED燈色 |
| LR5-02LENW |
0 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
僅限車身單元 |
| LR5-102LENW-R |
1 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
紅 |
| LR5-102LENW-Y |
1 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
黃 |
| LR5-102LENW-G |
1 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
綠 |
| LR5-202LENW-RY |
2 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
紅, 黃 |
| LR5-202LENW-RG |
2 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
紅, 綠 |
| LR5-302LENW-RYG |
3 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
紅, 黃, 綠 |
| LR5-402LENW-RYGB |
4 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
紅, 黃, 綠, 藍 |
| LR5-502LENW-RYGBC |
5 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
無 |
適用 |
象牙白 |
紅, 黃, 綠, 藍, 白 |
| LR5-102LEBW-R |
1 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
紅 |
| LR5-102LEBW-Y |
1 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
黃 |
| LR5-102LEBW-G |
1 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
綠 |
| LR5-202LEBW-RY |
2 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
紅, 黃 |
| LR5-202LEBW-RG |
2 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
紅, 綠 |
| LR5-302LEBW-RYG |
3 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
紅, 黃, 綠 |
| LR5-402LEBW-RYGB |
4 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
紅, 黃, 綠, 藍 |
| LR5-502LEBW-RYGBC |
5 |
24V DC |
L型支架桿式安裝 |
乙太網路控制 |
有 |
適用 |
象牙白 |
紅, 黃, 綠, 藍, 白 |
