WDT-5E-Z2 無線數據採集系統

PATLITE × YUYOU · PRODUCT & APPLICATION

WDT-5E-Z2 無線數據採集系統

依現場控制架構,確認通訊介面、供電方式、狀態資料與通知需求;各項功能依實際機種確認。

WDT-5E-Z2
無線數據採集系統LE系列發信器

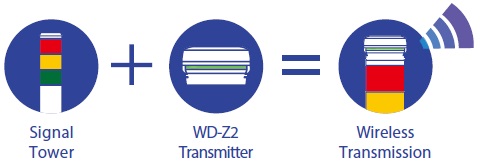

無須佈線,透過更換信號燈的方式,將機械設備每天的運轉時間和停止次數儲存為數據,讓你掌握生產過程中的細節,提高生產效率。

WDT-5E-Z2_Specifications_5E (En)
img/公用圖/1653039678662.jpg
WDT-5E-Z2_Installation Guidelines -WD PRO Receiver Rev.2(En)
img/公用圖/1653039678662.jpg
WDT-5E-Z2_Installation Guidelines -WD Z2 Receiver Rev.6(En)
img/公用圖/1653039678662.jpg
WDT-5E-Z2_Instruction Manual (digest version)(En)
img/公用圖/1653039678662.jpg
WDT-5E-Z2_Pamphlet (En)
img/公用圖/1653039678662.jpg
WDT-5E-Z2_Web-download Manual (En)
img/公用圖/1653039678662.jpg

歡迎您透過LINE直接詢問或報價:
LINE搜尋:@yuyou

加入好友

宇佑科技|PATLITE 代理與技術服務

依現場控制架構,確認通訊介面、供電方式、狀態資料與通知需求;各項功能依實際機種確認。宇佑提供選型諮詢與技術資料協助,並依專案需求評估整合及導入支援。

電話:(02) 2222-7373
Email:sales@yuyou.com.tw

洽詢選型與技術服務 →宇佑官方 LINE →

規格、供貨與服務範圍依原廠文件及雙方確認內容為準。

詳細資訊

PATLITE 派特萊|網路型產品

WDT-5E-Z2 無線數據採集系統

產品概要如何選型使用說明書相關文件下載更換零件與配件

產品概要

PATLITE WDT-5E-Z2 無線數據採集系統 適用於設備連線與工站告知。

如何選型

核對完整型號的控制介面、供電、協定與主機相容性,再依工站配置及告警需求選用。

原廠系列選型資料
無線數據採集系統LE系列發信器 WDT-5E-Z2型號 | 額定電壓 | 類型 | 尺寸(mm) | 適用信號燈系列
無線數據採集系統LE系列發信器 WDT-5E-Z2WDT-5E-Z2 | DC 24V | 發信器 | φ50 | LE

使用說明書

依完整型號核對原廠文件中的安裝、接線和操作程序。

相關文件下載

原廠電子型錄 | 原廠 2D/3D CAD 查詢

更換零件與配件

系列零件料號每台數量
WDT-5E-Z2底座T21310009-F11

PATLITE 原廠更換零件索引

宇佑科技|PATLITE 選型與技術服務

提供完整型號與應用條件,宇佑可協助核對文件、選型、安裝與換裝需求。

洽詢技術服務 | (02) 2222-7373 | sales@yuyou.com.tw

PATLITE × YUYOU · TECHNICAL INFORMATION

WDT-5E-Z2 無線數據採集系統|技術資料與應用

依現場控制架構,確認通訊介面、供電方式、狀態資料與通知需求;各項功能依實際機種確認。







SIZE
- φ65×38.5mm
INPUT VOLTAGE OPTIONS
- Rated Voltage-DC24V (Non-polar), Operating voltage Range-DC21.6V to DC26.4V
PROTOCOLS
- Description: Signal Tower LE Transmitter
- Maximum Relay Connections: 5 Relays
- Protection Ratings: Conforms to LE Standards
CAPABILITIES
- Operating Temperature Range: —10℃ to 60℃ (No Condensation )
- Operating Humidity Range
: 85% RH or less(No Condensation)
- Storage Temperature Range:  —20℃ to 70℃(No Freezing)
- Installation: Upright Position(Indoor Only)
BODY STYLE
- Description:: Signal Tower LE Transmitter
BODY COLOR
- Body: Beige

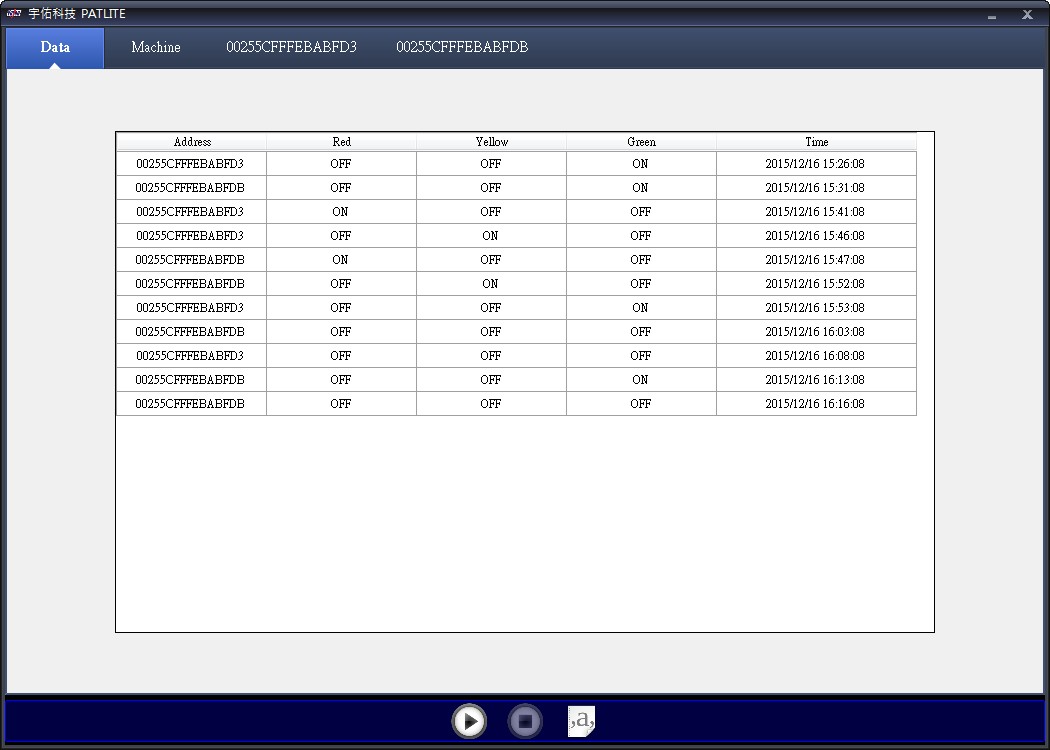

圖控畫面各別機台狀態顯示

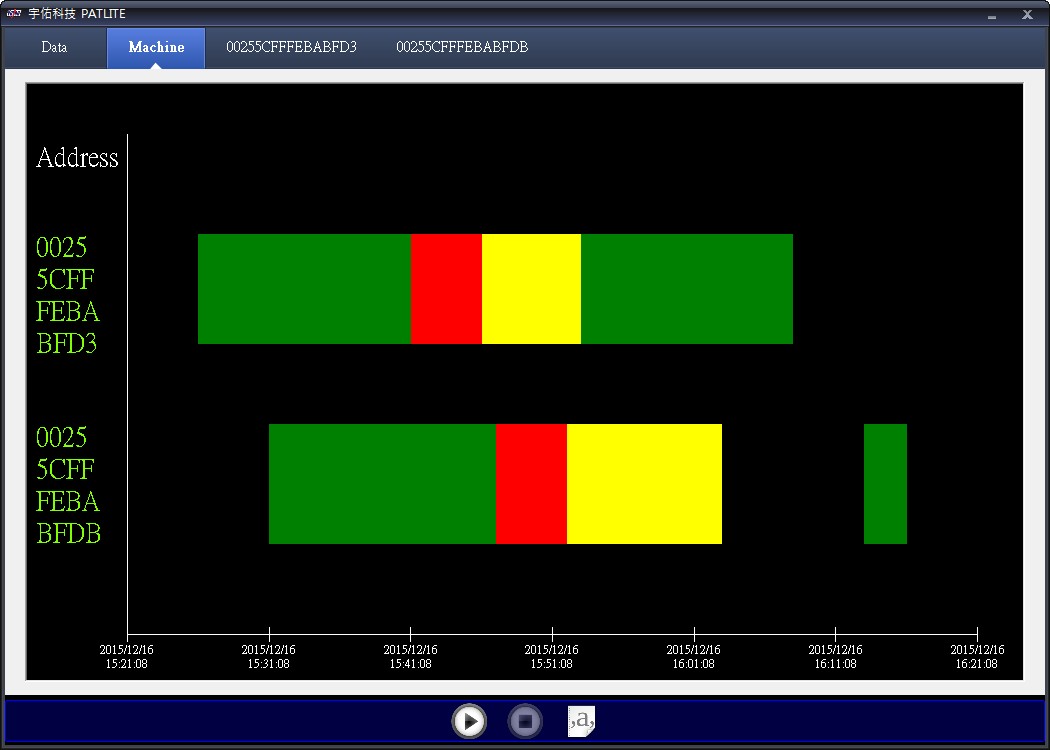

圖形化介面顯示各機台運轉

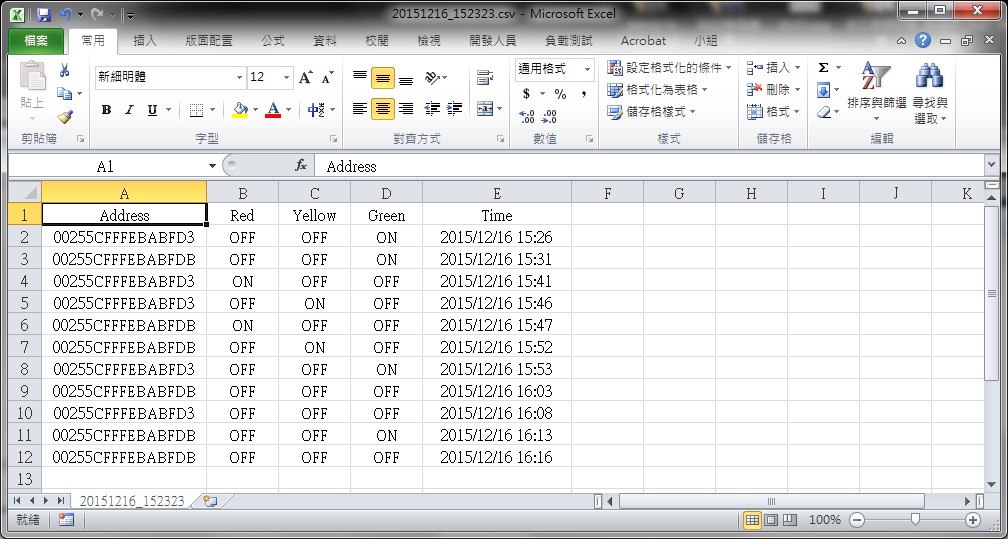

匯出CSV檔
