NE-IL IO-Link

確認通訊介面、協定、供電、網路架構與通知內容;功能依機種確認。

NE-IL IO-Link Signal Beacons
IO-Link指示燈,使用觸碰感應器和數位、類比輸入來可視化現場狀態。
IO-Link signal beacon that use touch sensors and digital/analog inputs to visualize on-site informations.





型錄_PATLITE_IO-Link_TW

NE-IL_Specifications (En)

NE-IL_完整操作手冊_(Tw)

NE-IL_Manual_Digest Version (En)

NE-IL_Web Manual (En)


​歡迎您透過LINE直接詢問或報價:
LINE搜尋:@yuyou

加入好友

宇佑科技|PATLITE 代理與技術服務

確認通訊介面、協定、供電、網路架構與通知內容;功能依機種確認。宇佑協助產品選型、控制及安裝條件確認,並依專案需求提供整合與導入支援。

電話:(02) 2222-7373
Email:sales@yuyou.com.tw

洽詢選型與技術服務 →加入宇佑官方 LINE

規格、供貨與服務範圍依原廠文件及雙方確認內容為準。

詳細資訊

觸控與現場訊號回傳

NE-IL 為 Φ56 七色 IO-Link 指示燈。NE-ILTN-M/TB-M 提供觸控,NE-ILXB-M 另有數位/類比輸入與蜂鳴器。需接外部訊號時,請依型號核對 5-pin 或 8-pin M12 配線。

查看 IO-Link 全系列比較 PATLITE 原廠產品與文件 洽詢宇佑技術服務

PATLITE 派特萊|網路型產品

NE-IL IO-Link

產品概要如何選型使用說明書相關文件下載更換零件與配件

產品概要

NE-IL 為 Ø56 mm IO-Link 指示燈。

如何選型

核對完整型號的控制介面、供電、協定與主機相容性,再依工站配置及告警需求選用。

原廠系列選型資料

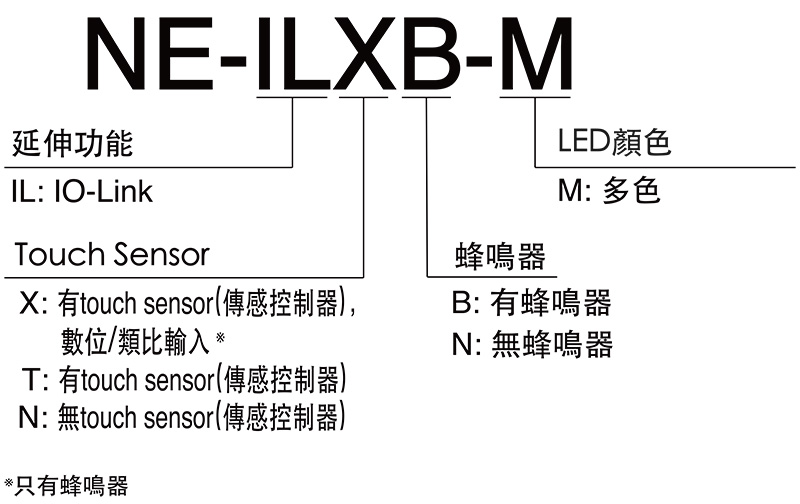

IO-Link 指示燈 NE-IL型號 | 額定電壓 | 觸控感應器 | 數位/類比輸入 | 蜂鳴器 | 燈色
IO-Link 指示燈 NE-ILNE-ILNN-M | 24 V DC | - | - | - | 一燈多色(紅、黃、綠、藍、白、紫、青)
IO-Link 指示燈 NE-ILNE-ILTN-M | 24 V DC | ✔ | - | -
IO-Link 指示燈 NE-ILNE-ILNB-M | 24 V DC | - | - | ✔
IO-Link 指示燈 NE-ILNE-ILTB-M | 24 V DC | ✔ | - | ✔
IO-Link 指示燈 NE-ILNE-ILXB-M | 24 V DC | ✔ | ✔ | ✔

使用說明書

依完整型號核對原廠文件中的安裝、接線和操作程序。

相關文件下載

原廠電子型錄 | 原廠 2D/3D CAD 查詢

更換零件與配件

系列零件料號每台數量
NE-ILN燈罩GA0009217-F11
NE-ILNO型圈GA0000119-F11
NE-ILT/ILX燈罩GA0000094-F11
NE-ILT/ILXO型圈GA0000119-F11

PATLITE 原廠更換零件索引

宇佑科技|PATLITE 選型與技術服務

提供完整型號與應用條件,宇佑可協助核對文件、選型、安裝與換裝需求。

洽詢技術服務 | (02) 2222-7373 | sales@yuyou.com.tw

PATLITE × YUYOU · TECHNICAL INFORMATION

技術資料與應用條件

確認通訊介面、協定、供電、網路架構與通知內容;功能依機種確認。



型號 NE-ILNN-M NE-ILNB-M
帶蜂鳴器
NE-ILTN-M
帶觸控感應
NE-ILTB-M
帶蜂鳴器和觸控感應
NE-ILXB-M
帶蜂鳴器、觸控感應
和數字/模擬輸入
尺寸 φ56mm
額定電壓 24V 直流
安裝位置/
安裝方向
室內,垂直
保護等級 IP65 NEMA TYPE 4X, 13
LED燈色 一燈多色 (紅色, 黃色, 綠色, 藍色, 白色, 紫色, 天藍色)
LED 單元模式 持續 / 閃爍
聲壓 - 典型 88 dB
[8種聲音類型(可選)]
- 典型 88 dB
[8種聲音類型(可選)]
認證標準
●EMC指令 (EN 61000-6-4, EN 61000-6-2) ●RoHS指令 (EN 50581)
●UL 508, CSA-C22.2 No. 14 ● FCC 第15部分B類A
● KC (KN 61000-6-4, KN 61000-6-2)
連接 M12連接器 5針 A碼 M12連接器 8針 A碼



♦ 可以選擇有觸碰感應器的型號。電容式觸碰感應器內建在指示燈的頂部。 觸碰指示燈而不是外部開關,用以發送訊號給master。通過直觀的操作來使用它,例如輸入工作的完成情況和通知管理者。
♦ 本設備通過IO-Link master通知IO-Link感應器等異常。因此,可以即早掌握異常訊息並排除。實現了減少停機損失、提高稼動率。
♦ 可以根據應用從七種顏色中選擇顯示顏色。例如「異常」和「運作中」之類的易於想像的顏色可以更直觀地確定並回應情況。
♦ 數位、類比輸入功能,可以連接與IO-Link不相容的設備。NE指示燈用作I / O集線器,可有效利用現場的各項設備。 指示燈可以根據感應器檢測到的閾值進行顯示,並且可以將數據發送到IO-Link master。
♦ 與M12連接器連接電源和控制接線。不需要複雜的接線和專業知識。
♦ 連接到IO-Link master的設備可以由master共同管理。有助於列出備品並進行保養。
♦ 使用便於區分開與關的乳白色圓形燈罩。用均勻照明的柔和燈光發出警示。類比輸入來可視化現場狀態。
