永宏PLC FBS-MA系列經濟型主機 | 高性價比的工業控制解決方案

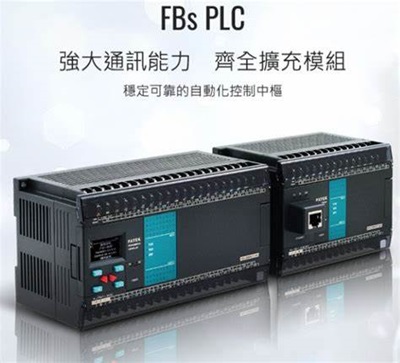

FBs 系列 - 旗艦型PLC
永宏電機推出的FBS-MA系列經濟型主機隸屬FBs系列，作為旗艦型PLC產品，集成了永宏電機的核心技術，帶來卓越性能與穩定可靠的控制體驗。
SoC技術 - 永宏的核心技術
FBs-PLC採用了永宏自行研發的系統單晶片(SoC)技術。這款SoC由超過12萬閘的晶片整合而成，包含以下高階功能硬體電路：
♦ 中央處理器(CPU)：高效能的處理核心，確保快速運行。
♦ 記憶體：內建存儲，提升數據處理能力。
♦ 硬體邏輯處理器(HLS)：加速數據處理和邏輯運算。
♦ 5個高速通訊埠：支持多種通訊協議，實現快速數據交換。
♦ 4組硬體高速計數器/高速計時器：精確計數與計時功能。
♦ 4軸NC定位脈波輸出(NC定位型)：具直線補間和動態追蹤功能，適用於高精度運動控制。
♦ 高速中斷與輸入捕捉：即時響應外部事件，提高系統的反應速度。
這些功能集成在一顆BGA晶片中，使得FBs-PLC的速度更快、功能更強、可靠度更高，成為同級PLC中功能最強、價格最低、最具競爭優勢的產品。
為什麼選擇永宏PLC FBS-MA系列？
高性能：採用SoC技術，集成多種高階功能硬體電路，提供卓越的性能。
高可靠性：自主研發的核心技術，確保產品的穩定性和可靠性。
經濟型：功能強大但價格實惠，性價比極高。
多樣化應用：適用於各種工業自動化控制需求。
FBS PLC 中文型錄下載
歡迎透過LINE直接和我們洽詢
可搜尋LINE ID：@yuyou
經濟型主機(MA)
詳細資訊
► FATEK永宏FBS PLC產品外觀CAD機構圖DXF/DWG圖檔
|
品名
|
型號
|
規格
|
|
經濟型
主 機 |
FBS-10MA□◇Δ–◎
|
6點24VDC數位輸入(4點總和可達5KHz)，4點繼電器輸出或10KHz電晶體輸出，一個RS232或USB通訊埠(最大可擴充至3個)，I/O不可擴充
|
|
FBS-14MA□◇Δ–◎
|
8點24VDC數位輸入(4點總和可達5KHz)，6點繼電器輸出或電晶體輸出(4點10KHz)，一個RS232或USB通訊埠(最大可擴充至3個)，I/O不可擴充
|
|
|
FBS-20MA□◇Δ–◎
|
12點24VDC數位輸入(4點總和可達5KHz)，8點繼電器輸出或電晶體輸出(4點10KHz)，一個RS232或USB通訊埠(最大可擴充至3個)
|
|
|
FBS-24MA□◇Δ–◎
|
14點24VDC數位輸入(4點總和可達5KHz)，10點繼電器輸出或電晶體輸出(4點10KHz)，一個RS232或USB通訊埠(最大可擴充至3個)
|
|
|
FBS-32MA□◇Δ–☆◎
|
20點24VDC數位輸入(4點總和可達5KHz)，12點繼電器輸出或電晶體輸出(4點10KHz)，一個RS232或USB通訊埠(最大可擴充至3個)
|
|
|
FBS-40MA□◇Δ–☆◎
|
24點24VDC數位輸入(4點總和可達5KHz)，16點繼電器輸出或電晶體輸出(4點10KHz)，一個RS232或USB通訊埠(最大可擴充至3個)
|
|
|
FBS-60MA□◇Δ–☆◎
|
36點24VDC數位輸入(4點總和可達5KHz)，24點繼電器輸出或電晶體輸出(4點10KHz)，一個RS232或USB通訊埠(最大可擴充至3個)
|
|
|
高功能
主 機 |
FBS-10MC□◇Δ–◎–XY
|
6點24VDC數位輸入(2點200KHz，2點20KHz，2點總和可達5KHz)，4點繼電器輸出或200KHz電晶體輸出，一個RS232或USB通訊埠(最大可擴充至5個)，內含萬年曆，I/O不可擴充
|
|
FBS-14MC□◇Δ–◎–XY
|
8點24VDC數位輸入(2點200KHz，2點20KHz，4點總和可達5KHz)，6點繼電器輸出或電晶體輸出(4點200KHz，2點20KHz)，一個RS232或USB通訊埠(最大可擴充至5個)，內含萬年曆，I/O不可擴充
|
|
|
FBS-20MC□◇Δ–◎–XY
|
12點24VDC數位輸入(2點200KHz，4點20KHz，6點總和可達5KHz)，8點繼電器輸出或電晶體輸出(4點200KHz，4點20KHz)，一個RS232或USB通訊埠(最大可擴充至5個)，內含萬年曆，著脫端子台
|
|
|
FBS-24MC□◇Δ–◎–XY
|
14點24VDC數位輸入(2點200KHz，6點20KHz，6點總和可達5KHz)，10點繼電器輸出或電晶體輸出(4點200KHz，4點20KHz)，一個RS232或USB通訊埠(最大可擴充至5個)，內含萬年曆，著脫端子台
|
|
|
FBS-32MC□◇Δ–◎–XY
|
20點24VDC數位輸入(2點200KHz，6點20KHz，8點總和可達5KHz)，12點繼電器輸出或電晶體輸出(4點200KHz，4點20KHz)，一個RS232或USB通訊埠(最大可擴充至5個)，內含萬年曆，著脫端子台
|
|
|
FBS-40MC□◇Δ–◎–XY
|
24點24VDC數位輸入(2點200KHz，6點20KHz，8點總和可達5KHz)，16點繼電器輸出或電晶體輸出(4點200KHz，4點20KHz)，一個RS232或USB通訊埠(最大可擴充至5個)，內含萬年曆，著脫端子台
|
|
|
FBS-60MC□◇Δ–◎–XY
|
36點24VDC數位輸入(2點200KHz，6點20KHz，8點總和可達5KHz)，24點繼電器輸出或電晶體輸出(4點200KHz，4點20KHz)，一個RS232或USB通訊埠(最大可擴充至5個)，內含萬年曆，著脫端子台
|
|
|
NC控制
主 機 |
FBS-20MN□◇Δ–◎
|
2點920KHz 5VDC差動數位輸入，10點24VDC數位輸入(4點可達20KHz，6點總和可達5KHz)，2點920KHz 5VDC差動數位輸出，6點繼電器輸出或20KHz電晶體輸出，1個RS232或USB通訊埠(最大可擴充至5個)，內含萬年曆，著脫端子台
|
|
FBS-32MN□◇Δ–◎
|
4點920KHz 5VDC差動數位輸入，16點24VDC數位輸入(4點可達20KHz，8點總和可達5KHz)，4點920KHz 5VDC差動數位輸出，8點繼電器輸出或電晶體輸出(4點20KHz,4點低速)，1個RS232或USB通訊埠(最大可擴充至5個)，內含萬年曆，著脫端子台
|
|
|
FBS-44MN□◇Δ–◎
|
8點920KHz 5VDC差動數位輸入，20點24VDC數位輸入(8點總和可達5KHz)，8點920KHz 5VDC差動數位輸出，8點繼電器輸出或低速電晶體輸出，1個RS232或USB通訊埠(最大可擴充至5個)，內含萬年曆，著脫端子台
|
|
|
擴充電源
|
FBS-EPOW-◎
|
擴充模組用電源供應器，有5VDC,24DC,24VDC三組輸出電源，容量20VA
|
|
數位(DIO)
擴充機 |
FBS-24EAP□◇–◎
|
14點24VDC數位輸入，10點繼電器或電晶體輸出，內建電源供應器
|
|
FBS-40EAP□◇–◎
|
24點24VDC數位輸入，16點繼電器或電晶體輸出，內建電源供應器
|
|
|
FBS-60EAP□◇–◎
|
36點24VDC數位輸入，24點繼電器或電晶體輸出，內建電源供應器
|
|
|
數位(DIO)
擴充模組 |
FBS-8EA□◇
|
4點24VDC數位輸入，4點繼電器或電晶體輸出
|
|
FBS-8EX
|
8點24VDC數位輸入
|
|
|
FBS-8EY□◇
|
8點繼電器或電晶體輸出
|
|
|
FBS-16EA□◇
|
8點24VDC數位輸入，8點繼電器或電晶體輸出
|
|
|
FBS-16EY□◇
|
16點繼電器或電晶體輸出
|
|
|
FBS-20EX
|
20點24VDC數位輸入
|
|
|
FBS-24EA□◇
|
14點24VDC數位輸入，10點繼電器或電晶體輸出
|
|
|
FBS-40EA□◇
|
24點24VDC數位輸入，16點繼電器或電晶體輸出
|
|
|
FBS-60EA□◇
|
36點24VDC數位輸入，24點繼電器或電晶體輸出
|
|
|
FBS-24EX
|
24點高密度24VDC數位輸入，30pin牛角座連接器
|
|
|
FBS-24EYT◇
|
24點高密度電晶體輸出(0.1A max.)，30pin牛角座連接器
|
|
|
指撥開關模組
|
FBS-32DGI
|
8組4位數(共32位數)之指撥開關(或128點獨立開關)之多工輸入模組，30pin牛角座連接器
|
|
7/16段LED
顯示模組 |
FBS-7SG1
|
1組(8位數)7段LED顯示器(或64點獨立LED)輸出之顯示模組，16pin牛角座連接器
|
|
FBS-7SG2
|
2組(16位數)7段LED顯示器(或128點獨立LED)輸出之顯示模組，16pin牛角座連接器
|
|
|
類比(AIO)
模組 |
FBS-6AD
|
6通道之14位元類比輸入模組(-10V~0V~+10V或-20mA~0mA~+20mA)
|
|
FBS-4A2D
|
4通道之14位元類比輸入(同6AD)＋2通道14位元類比輸出(同2DA)混合模組
|
|
|
FBS-2DA
|
2通道之14位元類比輸出模組(-10V~0V~+10V或-20mA~0mA~+20mA)
|
|
|
FBS-4DA
|
4通道之14位元類比輸出模組(-10V~0V~+10V或-20mA~0mA~+20mA)
|
|
溫度
量測模組 |
FBS-TC2
|
2通道之熱電偶溫度輸入模組，0.1℃解析度
|
|
FBS-TC6
|
6通道之熱電偶溫度輸入模組，0.1℃解析度
|
|
|
FBS-RTD6
|
6通道之RTD溫度輸入模組，0.1℃解析度
|
|
|
FBS-TC16
|
16通道之熱電偶溫度輸入模組，0.1℃解析度
|
|
|
FBS-RTD16
|
16通道之RTD溫度輸入模組，0.1℃解析度
|
|
|
FBS-NTC6
|
6通道之NTC溫度輸入模組，0.1℃解析度
|
|
|
類比輸入(AI)+溫度量測混合模組
|
FBs-2ATC4
|
2通道之14位元類比輸入(同6AD)＋4通道之熱電偶溫度輸入(同TC6)混合模組
|
|
FBs-2ARTD4
|
2通道之14位元類比輸入(同6AD)＋4通道之RTD溫度輸入(同RTD6)混合模組
|
|
|
語音模組
|
FBs-VOM
|
內建1MB(2分鐘)，可外接2GB SD卡(4000分鐘)語音模組，語音數245種，輸出2W
|
|
特殊模組
|
FBs-4PT
|
4通道之14位元電阻尺輸入模組(阻抗範圍:1K~10KΩ)
|
|
FBs-ATC2
|
2通道之自動檢知溫度控制模組，0.1℃解析度
|
|
|
FBs-1LC
|
1通道之荷重元控制模組，16位元解析度
|
|
|
FBs-AXC2
|
2軸，具直線及圓弧補間之運動控制模組
|
|
|
FBs-CMGSM
|
GPRS/GSM無線通訊模組
|
|
|
通 訊
模組(CM) |
FBS-CM22
|
2埠RS232(Port3＋Port4)之擴充通訊模組
|
|
FBS-CM55
|
2埠RS485(Port3＋Port4)之擴充通訊模組
|
|
|
FBS-CM25
|
1埠RS232(Port3)＋1埠RS485(Port4)之擴充通訊模組
|
|
|
FBS-CM25E
|
1埠RS232(Port3)＋1埠RS485(Port4)＋乙太(Ethernet)網路界面之擴充通訊模組
|
|
|
FBS-CM55E
|
1埠RS485(Port3)＋1埠RS485(Port4)＋乙太(Ethernet)網路界面之擴充通訊模組
|
|
|
FBS-CM25C
|
光隔離之泛用RS232<--> RS485/RS422轉換器(Converter)
|
|
|
FBS-CM5R
|
光隔離之泛用RS485中繼器(Repeater)
|
|
|
FBS-CM5H
|
光隔離之泛用4埠RS485集線器(HUB)
|
|
|
通訊板(CB)
|
FBS-CB2
|
1埠RS232(Port2)之擴充通訊板
|
|
FBS-CB22
|
2埠RS232(Port1＋Port2)之擴充通訊板
|
|
|
FBS-CB5
|
1埠RS485(Port2)之擴充通訊板
|
|
|
FBS-CB55
|
2埠RS485(Port1＋Port2)之擴充通訊板
|
|
|
FBS-CB25
|
1埠RS232(Port1)＋1埠RS485(Port2)之擴充通訊板
|
|
|
FBs-CBE
|
1埠乙太網路介面(Ethernet)之擴充通訊板
|
|
|
類比(AIO)板
|
FBS-B4AD
|
通訊板型非隔離式4通道12位元類比輸入板(0V~10V或0~20mA)
|
|
FBS-B2DA
|
通訊板型非隔離式2通道12位元類比輸出板(0V~10V或0~20 mA)
|
|
|
FBS-B2A1D
|
通訊板型非隔離式2通道12位元類比輸入＋1通道12位元類比輸出的混合類比板(0V~10V或0~20 mA)
|
|
|
程 式
規劃工具 |
FP08
|
FBS-PLC專用掌上型程式書寫器
|
|
WinProladder
|
視窗版階梯圖大師程式規劃軟體
|
|
|
簡易人機介面/RFID無線感應卡
|
FBs-BDAP
|
板型簡易人機介面
|
|
FB-DAP-B(R)
|
16字32 的LCD顯示器，20鍵的薄膜按盤，24VDC電源供應，RS485通訊介面(R)代表包括無線讀寫卡模組
|
|
|
FB-DAP-C(R)
|
16字32的 LCD顯示器，20鍵的薄膜按盤，5VDC電源供應，RS232通訊介面(R)代表包括無線讀寫卡模組
|
|
|
CARD-H
|
無線讀寫卡，用在FBs-DAP-BR/CR
|
|
|
程式記憶匣
|
FBS-PACK
|
FBS-PLC程式記憶匣20Kword程式，20Kword 暫存器，具寫入保護開關
|
|
波寬調變型DA模塊
|
PWMDA
|
單通道波寬調變型10位元類比輸出(DA)模塊
|
|
通訊/高密度DIO連接線
|
FBS-232P0-9F-150
|
FBS主機Port0 RS232轉9pin D-Sub母座之專用通訊線，長度150cm
|
|
FBS-232P0-9M-400
|
FBS主機Port0 RS232轉9pin D-Sub公座之專用通訊線，長度400cm
|
|
|
FBS-USBP0-180
|
FBS主機Port0 USB通訊連接線(市售USB A<--> B標準品)
|
|
|
HD30-22AWG-200
|
高密度模組(FBs-24EX, FBs-24EYT, FBs-32DGI)專用連接線，30pin SOCKET,22AWG I/O線，長度200cm
|
|
|
7/16段LED
顯示器/基板 |
DBAN.8(DBAN.8LEDR)
|
0.8”×4米字型LED之顯示器承載基版(基板加裝紅色LED)
|
|
DBAN.2.3(DBAN2.3LER)
|
2.3”×4米字型LED之顯示器承載基版(基板加裝紅色LED)
|
|
|
DB.56 (DB.56LEDR)
|
0.56”38之7段顯示器基板(基板加裝紅色LED)
|
|
|
DB.8 (DB.8LEDR)
|
0.8” 38之7段顯示器基板(基板加裝紅色LED)
|
|
|
DB2.3 (DB2.3LEDR)
|
2.3”38之7段顯示器基板(基板加裝紅色LED)
|
|
|
DB4.0 (DB4.0LEDR)
|
4.0”34之7段顯示器基板(基板加裝紅色LED)
|
|
|
教育訓練箱
|
FBS-TBOX
|
46cm × 32cm × 16cm箱體，內含FBS-24MCT主機，FBS-CM25E通訊模組(RS232＋RS485＋乙太網路)，14個輸入模擬開關，10個外加繼電器隔離輸出，博士端子插座I/O，具步進馬達、編碼器、七段顯示器、10個O10mm LED指示燈、指撥開關、16鍵鍵盤等週邊裝置
|
1. □：空白－繼電器輸出，T－電晶體輸出 XY：擴增之高速(120KHz)輸入/輸出點數(選購品)
2. ◇：空白－Sink（NPN），J－Source（PNP） 例：FBs-24MCT-21，該點表示該FBs-24MCT主機
3. Δ：空白－內建RS232通訊埠，U－內建USB通訊埠 具有4點120KHz高速輸出及3點120KHz高速電
4. ◎：空白－100~240VAC電源， D－24VDC電源 晶體輸出，另FBs-24MCT-02則為僅擴增2點高
5. 規格若有變更恕不另行通知 速輸出(共4點)
