LA6-PoE智慧型信號燈(支持PoE供電)

PATLITE × YUYOU · PRODUCT & APPLICATION

LA6-PoE智慧型信號燈(支持PoE供電)

確認通訊介面、協定、供電、網路架構與通知內容;功能依機種確認。

LA6-PoE智慧型信號燈
首部支援乙太網路供電 (PoE) 的可編輯、多色的60mm LED信號燈
具備 PoE 功能的乙太網路 LED 信號燈

LA6-PoE智慧型信號燈_Quick Manual (En)

LA6-PoE智慧型信號燈_Web Manual (En)

LA6-PoE智慧型信號燈_Specifications-En (Stationary Type)

LA6-PoE智慧型信號燈_Specifications-En (Direct Mount Type)



Configurator Software
LA6-PoE智慧型信號燈_LA6_EDITOR_for_LA_series_tw_(Zip)

LA6-PoE智慧型信號燈_Firmware_of_the_LAN_unit_ver-202_en_(Zip)

LA6-PoE智慧型信號燈_Firmware_of_the_LED_unit_ver-102_en_(Zip)

LA6-PoE智慧型信號燈_Sample_source_code



歡迎您透過LINE直接詢問或報價:
LINE搜尋:@yuyou

加入好友


宇佑科技|PATLITE 代理與技術服務

確認通訊介面、協定、供電、網路架構與通知內容;功能依機種確認。宇佑協助產品選型、控制及安裝條件確認,並依專案需求提供整合與導入支援。

電話:(02) 2222-7373
Email:sales@yuyou.com.tw

洽詢選型與技術服務 →加入宇佑官方 LINE

規格、供貨與服務範圍依原廠文件及雙方確認內容為準。

詳細資訊

PATLITE 派特萊|網路型產品

LA6-PoE智慧型信號燈(支持PoE供電)

產品概要如何選型使用說明書相關文件下載更換零件與配件

產品概要

LA6-PoE 為支援 PoE 的智慧型信號燈,選用前確認交換器、網路介面與控制方式。

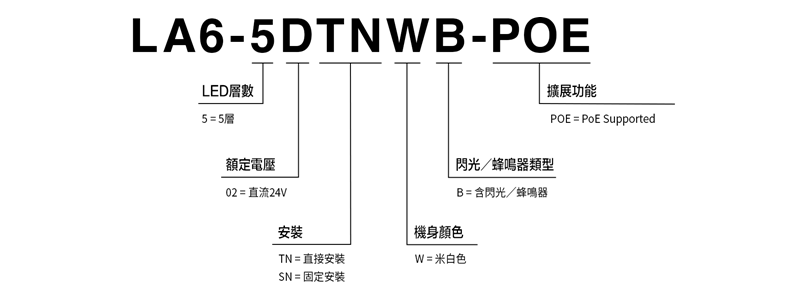

如何選型

先確認主機與控制介面、供電和安裝位置,再核對所需功能、協定或控制方式與現場系統的相容性。

使用說明書

依機型下載使用手冊及相關設定文件,確認供電、介面及主機端設定。

相關文件下載

PATLITE 電子型錄 | 原廠 2D/3D CAD 查詢

更換零件與配件

系列 零件 料號 數量
LA6-5DTNWB-POE (直接安裝型) 上蓋:白色 B31310001-7F1 1
LA6-5DTNWB-POE (直接安裝型) USB蓋: 白色 B22100071-7F1 1
LA6-5DTNWB-POE (直接安裝型) 防水墊圈(2pcs) B25110042-F1 1
LA6-5DTNWB-POE (直接安裝型) 底座 B22100082-F1 1
LA6-5DTNWB-POE (直接安裝型) 接線端子台 Z69544323-F1 1
LA6-5DSNWB-POE (桌上固定座型) 上蓋:白色 B31310001-7F1 1
LA6-5DSNWB-POE (桌上固定座型) USB蓋: 白色 B22100071-7F1 1
LA6-5DSNWB-POE (桌上固定座型) 防水墊圈(2pcs) B25110042-F1 1
LA6-5DSNWB-POE (桌上固定座型) 橡膠板(3pcs) B25210060-F1 3
LA6-5DSNWB-POE (桌上固定座型) 接線端子台 Z69544323-F1 1

PATLITE 原廠更換零件索引

宇佑科技|PATLITE 選型與技術服務

提供完整型號與應用條件,宇佑可協助核對選型、控制介面、文件及換裝需求。

洽詢技術服務 | (02) 2222-7373 | sales@yuyou.com.tw

PATLITE × YUYOU · TECHNICAL INFORMATION

技術資料與應用條件

確認通訊介面、協定、供電、網路架構與通知內容;功能依機種確認。





- 支援 PoE (乙太網路供電) ,可採用單一纜線供電、控制
- 支援 Modbus TCP/IP 及 HTTP 通訊協定,便於與現有的基礎結構搭配運作
- 內建網站介面,可輕鬆快速地進行設定
- 含 21 種可編輯 LED 燈色及 11 種可選擇蜂鳴聲,指示清楚不延遲
- 同步顯示功能,最多可將燈光及聲音狀態反應給 8 台位於遠端位置的 LA6-PoE
- 內建端子台,可作為另一種接線方式


【產品規格】

尺寸 Φ60
額定電壓 DC 24V
乙太網路供電(PoE):DC 48V
功能 操作方法:
   信號線控制
   指令控制
安裝類型 TN:直接安裝型
SN:桌面固定座式
本體顏色 白色
層數 5層
燈罩顏色 顯示燈色:
   信號燈模式:9色
   智慧模式:21色
蜂鳴器 11種蜂鳴聲
認證 - EMC指令
- RoHS指令
- UL 508
- FCC
- KC
防護等級 IP54 (IEC 60529)
