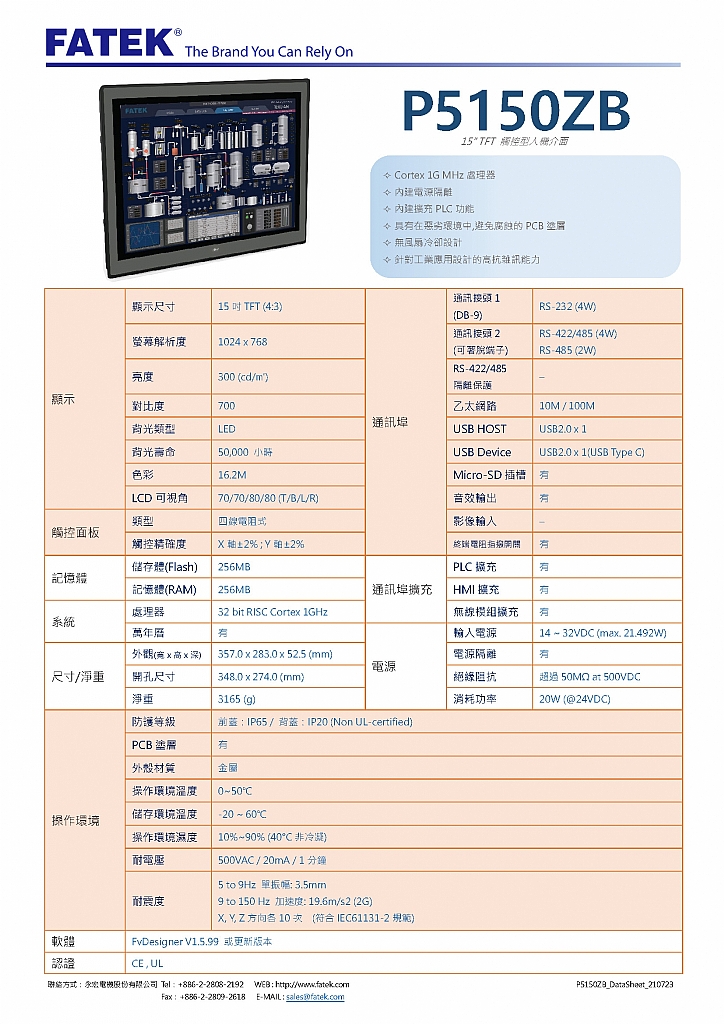

P5150ZB_DataSheet
型錄_P5150ZB_DataSheet_TW

永宏P5系列HMI
P5 系列人機介面 中文型錄

連線手冊_HMI Connection Manual_TW

歡迎您透過LINE直接詢問或報價:
可搜尋LINE ID:@yuyou
此尺寸常見應用包含大型設備、多區流程監看。可依設備搭配 FvDesigner 進行警報、操作設定與資料顯示。
P5 與 U7 使用 FvDesigner 建立操作畫面。既有設備換機前,建議先保存工程檔,核對軟體、韌體、目標機型以及驅動支援,並完成通訊與畫面測試。
| 功能 | 使用方式 |
|---|---|
| 線上模擬與資源管理 | 在部署前測試畫面與設備通訊。用資源管理器、用戶工具箱及物件庫管理跨機台共用元件。 |
| 多語系與操作物件 | 以多功能按鈕、QR Code、趨勢圖、配方及警報呈現操作資訊,並依專案切換顯示語言。 |
| 管線與設備狀態 | 透過管線、接頭及顏色或流動效果,顯示液位、閥件及輸送流程。 |
| 帳號與 USB 金鑰 | 設定最多 16 個使用等級及 100 個帳號,可配合備份及權限設定。USB 金鑰支援依軟體與主機版本核對。 |
| 分期授權 | 可依專案選擇預設到期日的靜態模式,或以授權碼設定到期日的動態模式。 |
| PLC、資料與遠端整合 | 依驅動、網路及授權評估 PLC 通訊、資料採集、MQTT 或 iAccess 遠端維護。U7 可再評估 SQL 資料庫連線。 |
| 項目 | 規格 |
|---|---|
| 原廠規格型號 | P5150ZB |
| 顯示 | 15 吋,1024 × 768 |
| 乙太網路 | 1 埠 10/100 Mbps |
| USB | USB Type-A+Type-C |
| 安裝開孔(寬 × 高) | 348 × 274 mm |
| 防護與操作溫度 | 前面板 IP65;0 至 50 °C(依新版原廠規格) |
本表以新版 P5B 為準。下方所附既有資料適用於宇佑原列機型,採購或替換前請以完整型號、硬體版本與規格書核對。
下載與更新前請依完整機型、硬體版次與韌體版本核對。檔案由原廠下載中心維護。
| 問題 | 處理方式 |
|---|---|
| 怎麼變更專案機型或畫面方向? | 先備份工程檔。在 FvDesigner 的專案管理中進入專案資訊,再從機型設定調整機種及方向。換機後請實測畫面、通訊和資料留存。 |
| 如何用 USB 隨身碟更新人機專案? | 在 FvDesigner 的「專案」頁籤製作 USB 更新檔案,再於相符機型執行更新。舊韌體或舊版工程需核對更新檔相容性。 |
| USB 條碼掃描器如何接入? | 可在專案的連結設定啟用 USB 條碼掃描器並指定寫入位址,也可在文字輸入物件設定條碼輸入。 |
| 重新上電後,配方或資料記錄為何消失? | 檢查專案是否啟用了備份記憶體,並確認更新與斷電前的資料保存狀態。 |
| 原廠 FAQ 還有哪些主題? | 包含多功能按鈕、USB 上載工程、內部暫存器複製、觸控校準及繪圖物件。 |
宇佑科技可協助人機選型、舊機汰換、FvDesigner 工程移植,以及 PLC、機器視覺與資料庫整合。請提供既有 HMI 與 PLC 型號、盤面開孔、通訊介面及工程備份。
FATEK 永宏 × 宇佑科技
選型重點|面板開孔、PLC 型號、通訊埠與操作畫面需求。
應用情境|設備參數設定、狀態監看與異常提示。
協助比對機型與既有畫面,依專案支援通訊驗證與移機評估。提供現用型號、設備流程或介面需求,即可洽詢。
