MELSEC iQ-R系列:
新一代控制器創建自動化新紀元。

作為下一代自動化環境的核心,自動化控制器不但能增加價值,還能減少總擁有成本。MELSEC iQ-R系列根據客戶常見的問題從零打造,覆蓋七大關鍵領域:生產效率、工程設計、維護保養、質量、連接、安全和兼容。
採用三分法解決這些問題:降低總擁有成本、提高可靠性和重用現有資產。


R系列可程式控制器 英文型錄
MELSEC iQ-R Series  iQ Platform-compatible PAC

GX Works3 操作手冊_TW



- 豐富的產品陣容,支援從10K 到 1200K 步的系統。
- 實現高精度運動控制的多 CPU 系統。
- CPU 模組內2個支援 1G bps 的網路埠。
- 方便進行資料管理的資料庫功能。
- 內建安全功能的擴充SRAM卡閘。
- 可進行各種運動控制(位置、速度、轉矩、高級同步控制等)。
- 支援高速PID控制、線上模組更換、高可靠性二重化系統的製程控制器 CPU。
- 符合國際安全標準(ISO 13849-1 PL e、IEC 61508 SIL 3)的安全 CPU。
- 最適用於從個人電腦/微控制器環境轉換的 C/C++ 語言程式設計。


►更多關於SLMP資料可點擊參考

► COGNEX 視覺系統與 MELSEC 可編程控制器 SLMP 連接指南


詳細資訊

宇佑科技|三菱 PLC 技術服務

三菱 MELSEC iQ-R 系列 可程式控制器|模組化控制、多站整合與設備升級

選型與整合重點

依設備節拍、I/O 規模、運動控制與網路拓樸選擇 CPU、基板及模組,並以 GX Works3 規劃工程與參數。使用 CC-Link IE TSN 時,依實際模組與設備確認支援條件。

宇佑科技可協助哪些項目?

宇佑可依專案核對 PLC 主機及模組、I/O 與通訊介面,評估既有程式移轉、HMI/伺服搭配及設備驗證項目。

洽詢時可提供|完整 PLC 型號、模組清單、配線圖、原程式及設備用途。

洽詢宇佑三菱 PLC 技術服務

查閱台灣三菱電機自動化產品



MELSEC iQ-R系列具有廣泛的可編程自動控制器,能滿足自動控制的方方面面。
多CPU架構進一步加快了底板(主基板)上數據交換。

CPU

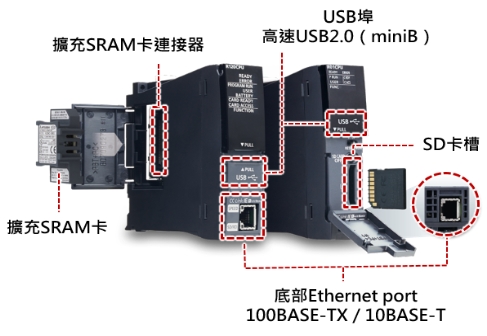

CPU包括各種嵌入功能,可執行各種控制任務,並內置USB端口和以太網端口。

運動CPU
運動CPU實現了各種運動控制,如定位、速度、扭矩、高級同步等。


►規格

項 目 R00CPU R01CPU R02CPU R04(EN)
CPU
R08(EN)
CPU
R16(EN)
CPU
R32(EN)
CPU
R120(EN)
CPU
運算控制方式 程式循環運算
輸入輸出控制方式 更新方式:指定直接存取輸入輸出(DX、DY)後可進行直接存取輸入輸出
程式語言 階梯圖(LD)、結構化文本(ST)、功能方塊圖(FBD)、順序功能圖(SFC)
程式設計擴充功能 功能塊(FB)、標籤程式設計(系統/局部/全域)
程式執行類型 初始執行類型、掃描執行類型、恆定週期執行類型、事件執行類型、待機類型
輸入輸出點數(X/Y) (點) 4096 4096 4096 4096 4096 4096 4096 4096
恆定掃描 (ms) 0.5~2000
(可用0.1ms單位進行設置)
0.2~2000
(可用0.1ms單位進行設置)
(使掃描時間保恆定的功能)
記憶體容量
程式容量 (step) 10K 15K 20K 40K 80K 160K 320K 1200K
程式記憶體 (byte) 40K 60K 80K 160K 320K 640K 1280K 4800K
元件/標籤記憶體 (byte) 252K 252K 252K 400K 1188K 1720K 2316K 3380K
資料記憶體 (byte) 1.5M 1.5M 1.5M 2M 5M 10M 20M 40M
指令處理時間
LD指令 (ns) 31.36 31.36 3.92 0.98 0.98 0.98 0.98 0.98
MOV指令 (ns) 62.72 62.72 7.84 1.96 1.96 1.96 1.96 1.96
E+指令(浮點小數點加法) (ns) 100 100 17.6 9.8 9.8 9.8 9.8 9.8
ST語法 IF指令 (ns) 31.36 31.36 3.92 1.96 1.96 1.96 1.96 1.96
ST語法 FOR指令  (ns) 31.36 31.36 3.92 1.96 1.96 1.96 1.96 1.96
PC MIX值 (指令/μs) 19 19 146 419 419 419 419 419
週邊設備連接埠
高速USB2.0(miniB) ● ● ● ● ● ● ● ●
Ethernet
(100BASE-TX/10BASE-T)
● ● ● ● ● ● ● ●
CC-Link IE通訊連接埠
Ethernet
(1000BASE-T/100BASE-TX/10BASE-T)
─ ─ ─ ● ● ● ● ●


宇佑科技|三菱 PLC 選型與技術服務

MELSEC iQ-R 電源模組、基座與增設纜線規格

依輸入電源、模組耗電、I/O 槽數及擴充距離,規劃適合設備的 PLC 硬體架構。

本區整理 R61P、R62P、R63P、R64P、R63RP、R64RP 電源模組,R 系列基本/增設基座、RQ 增設基座與 RC 增設纜線,供設備設計及維護選型參考。

1|電源模組:輸入與額定輸出

型號 額定輸入 輸入允許範圍 DC 5 V 額定輸出 DC 24 V 輸出 用途
R61P AC 100–240 V AC 85–264 V DC 5 V/6.5 A — 一般電源
R62P AC 100–240 V AC 85–264 V DC 5 V/3.5 A DC 24 V/0.6 A 一般電源
R63P DC 24 V DC 15.6–31.2 V DC 5 V/6.5 A — 一般電源
R64P AC 100–240 V AC 85–264 V DC 5 V/9 A — 一般電源
R63RP DC 24 V DC 19.2–31.2 V DC 5 V/6.5 A — 電源二重化
R64RP AC 100–240 V AC 85–264 V DC 5 V/9 A — 電源二重化

R63RP 的允許輸入範圍為 DC 19.2–31.2 V,與 R63P 不同。R62P 的 DC 24 V 輸出為服務電源,請依原廠用途及容量限制使用。

2|電源模組:輸入頻率與最大輸入容量

型號 輸入頻率 最大輸入視在功率 最大輸入功率
R61P 50/60 Hz ±5% 130 VA —
R62P 50/60 Hz ±5% 120 VA —
R63P — — 50 W
R64P 50/60 Hz ±5% 160 VA —
R63RP — — 50 W
R64RP 50/60 Hz ±5% 160 VA —

「—」表示該項不適用或未列示,不能視為零。電源選型須累計基座上各模組的消耗電流,並依環境、啟動及系統條件核對。

3|基本基座:CPU 與 I/O 模組配置

型號 I/O 模組槽數 選型類別 外形尺寸 H × W × D(mm)
R33B 3 一般基本基座 101 × 189 × 32.5
R35B 5 一般基本基座 101 × 245 × 32.5
R38B 8 一般基本基座 101 × 328 × 32.5
R312B 12 一般基本基座 101 × 439 × 32.5
R310RB 10 電源二重化 101 × 439 × 32.5
R310B-HT 10 高溫對應 101 × 439 × 32.5
R38RB-HT 8 高溫對應/電源二重化 101 × 439 × 32.5

基本基座提供 CPU 安裝位置;表列槽數為 I/O 模組安裝數,並非 CPU 或電源位置的合計。R35B、R38B、R312B、R310RB、R310B-HT、R38RB-HT 的 DIN 軌安裝配件為 R6DIN1;R33B 同樣使用 R6DIN1。

4|增設基座:MELSEC iQ-R 模組擴充

型號 I/O 模組槽數 選型類別 外形尺寸 H × W × D(mm)
R65B 5 一般增設基座 101 × 245 × 32.5
R68B 8 一般增設基座 101 × 328 × 32.5
R612B 12 一般增設基座 101 × 439 × 32.5
R610RB 10 電源二重化 101 × 439 × 32.5
R68WRB 8 複聯式系統/電源二重化 101 × 439 × 32.5
R610B-HT 10 高溫對應 101 × 439 × 32.5
R68RB-HT 8 高溫對應/電源二重化 101 × 439 × 32.5

本表增設基座用於 MELSEC iQ-R 模組,不能安裝 CPU 模組;DIN 軌安裝配件為 R6DIN1。高溫型與電源二重化型,仍需搭配對應元件及使用條件。

5|RQ 增設基座:Q 系列模組沿用

型號 I/O 模組槽數 DIN 軌安裝配件 外形尺寸 H × W × D(mm)
RQ65B 5 Q6DIN2 98 × 245 × 44.1
RQ68B 8 Q6DIN1 98 × 328 × 44.1
RQ612B 12 Q6DIN1 98 × 439 × 44.1

RQ 基座用於在符合條件的 iQ-R 系統中安裝 MELSEC-Q 系列模組。不是所有 Q 模組或既有程式都可直接沿用,須確認模組支援、電源、增設順序與參數設定。

6|RC 增設纜線:長度與版本條件

型號 纜線長度
RC06B 0.6 m
RC12B 1.2 m
RC30B 3.0 m
RC50B 5.0 m
RC100B 10.0 m
  • 一般架構的增設纜線總延長距離為 20 m;使用 RQ 增設基座時為 13.2 m,實際仍須依系統手冊確認。
  • 使用 RC100B 時,R3_B/R6_B 基座須為「0004」或以後版本;RQ6_B 基座須為「0003」或以後版本。
  • 選線時請同時確認單段長度、總長、基座順序與產品版本。

選型流程|先供電、再槽數、最後確認擴充條件

  1. 確認供電:AC/DC 輸入、現場電壓範圍及是否需電源二重化。
  2. 計算容量:彙整 CPU、I/O 與智能模組的 DC 5 V 消耗電流。
  3. 配置基座:確認 CPU 位置、I/O 模組數、預留槽位與盤內尺寸。
  4. 核對擴充:iQ-R 或 Q 模組、增設纜線長度、版本與相容性。

常見問題|iQ-R 電源與基座

R63P 與 R63RP 有什麼不同?

兩者均以 DC 24 V 輸入並提供 DC 5 V/6.5 A。R63RP 支援電源二重化,且允許輸入下限不同,須搭配適用基座。

R64P 與 R64RP 可以直接互換嗎?

兩者皆為 AC 輸入、DC 5 V/9 A,R64RP 支援電源二重化。是否替換須確認基座、電源配置與系統設計,不能只依輸出電流判斷。

基本基座與增設基座如何選?

基本基座用於配置 CPU;增設基座用於擴充模組。應依 CPU、I/O 數量、系列相容性與供電需求選擇。

RQ65B、RQ68B、RQ612B 的主要差異?

對應 5、8、12 個 I/O 模組槽位,並有不同寬度及 DIN 軌配件。導入前仍須確認欲沿用的 Q 系列模組清單。
