AY32002/RT3SN-24V 4 點繼電器模組
Panasonic 松下 AY32002(RT3SN-24V)為 RT-3 系列 4 點單元繼電器模組,額定輸入 24V DC,搭載 4 個 PA-N 繼電器,接點構成 1a × 4。宇佑科技提供控制盤選型、PLC 輸出介面評估、配線確認與舊設備替換諮詢,協助建立便於維護的控制迴路。
24V DC・4 點常開接點・33 mm 寬・DIN 導軌安裝
產品特色與控制盤應用
RT-3 單元繼電器採細長型配置,可使用 DIN 導軌或螺絲固定,並提供 LED 動作顯示,方便現場查看各點狀態。可用於設備控制訊號的中繼與配線整理;實際接點負載與保護元件須依負載種類及原廠額定值選用。
| 項目 |
AY32002 資料 |
| 品牌/系列 |
Panasonic/RT-3 單元繼電器 |
| 訂貨品號/型號 |
AY32002/RT3SN-24V |
| 額定輸入電壓 |
24V DC |
| 接點構成 |
1a × 4,即 4 組常開接點 |
| 搭載元件 |
已搭載 4 個 PA-N 繼電器 |
| 外形特色 |
寬度 33 mm,細長型配置 |
| 安裝方式 |
DIN 導軌或螺絲固定 |
| 動作顯示 |
LED 指示燈 |
選型與替換前確認
- 控制輸入:確認 24V DC 電源、極性、PLC 輸出方式及可提供的驅動電流。
- 接點負載:確認 AC/DC 電壓、穩態電流、突入電流及感性負載;避免將輸入電壓誤認為負載額定值。
- 配線與保護:依原廠接線圖檢查端子配置、共用端及負載抑制元件。
- 安裝維護:確認導軌、孔位、盤內空間及更換操作的可及性。
- 舊型號更新:若用於 AY33002 或其他既有模組的替換,請提供舊品標籤、接線照片與負載資料,由宇佑逐項核對後安排。
AY32002 與無繼電器端子座的差異
AY32002 是已搭載 PA-N 繼電器的 24V DC 單元;原廠另有 AY30000/RT3BB 無繼電器端子座,可依原廠允許清單配置適用元件。不同品號的供貨內容、驅動方式與負載能力須分別確認,不能將系列可混搭特性視為任意替換許可。
宇佑科技|選型與技術服務
- 需求盤點:確認控制電壓、訊號點數、負載類型與使用環境。
- 型號核對:協助比對 Panasonic 品號、供貨配置與既有設備差異。
- 控制整合:評估 PLC/HMI 控制邏輯、輸出介面、端子配線與動作確認。
- 替換驗證:依專案需求檢查動作、復歸、異常及連續運轉條件。
- 後續服務:提供產品諮詢與維護建議;現場配線、安裝及工程服務依專案範圍安排。
AY32002 常見問題
AY32002 與 RT3SN-24V 是同一規格嗎?
原廠將 AY32002 對應 RT3SN-24V,為額定輸入 24V DC、1a × 4 的 PA-N 繼電器單元。
產品出貨已含繼電器嗎?
AY32002 已搭載 4 個 PA-N 繼電器;無繼電器端子座為其他品號,詢價時需確認供貨內容。
能直接接上所有 PLC 輸出嗎?
須確認 PLC 輸出型式、驅動能力、電源極性與配線,不應僅依 24V DC 名稱判斷。
如何開始舊設備替換評估?
提供既有型號、接線圖/照片、輸入電壓、負載及安裝尺寸,由宇佑協助確認替換條件。
外形、接線與安裝圖

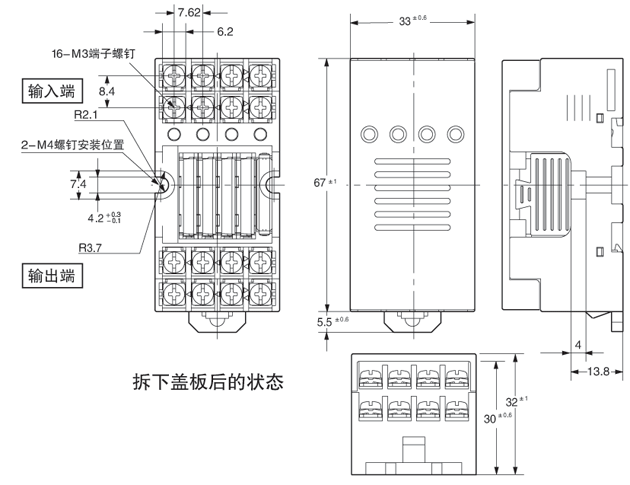

外形尺寸圖

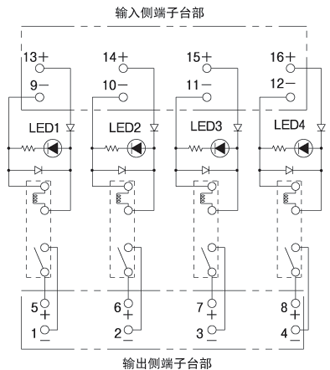

內部接線圖

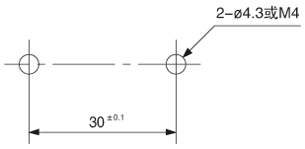

安裝孔加工圖
原廠資料
Panasonic AY32002 原廠產品資料 | RT-3 系列原廠型錄
