永宏FBS PLC_文字或七段顯示器應用範例

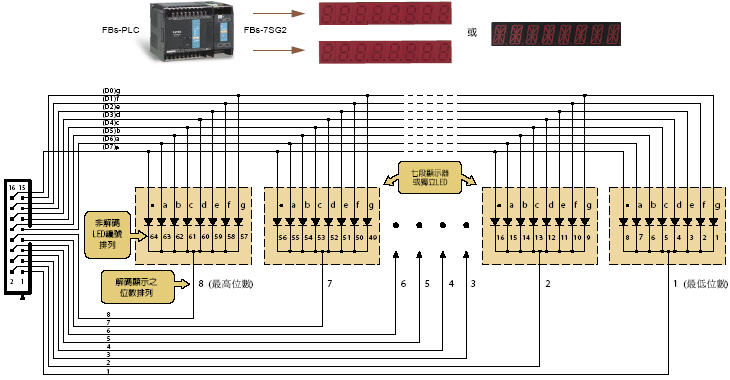

FBS-PLC之FBS-7SG模組為寬度僅4cm之米字型英文字或七段數字專用顯示模組，該模組上之專用I/O ASIC晶片會自行進行兩 組8位數(總共16位數)之多工掃描顯示，或將2組8位數之顯示組合成1組8位數米字型英文/數字顯示，不會佔用CPU之時間。該I/O ASIC採用多工掃描方式，僅需10ms即可更新顯示，因此每組8位數(64點LED)僅需以16芯之扁平排線即可完成接線。模組 內有3種不同驅動電壓及3種降壓細調可供選擇，可推動大部分市售各種不同燈節，顯示距離甚至可達百米之遠。永宏亦提供了 四種7段顯示LED分別為.56”、.8”、2.3”、4.0”和.8”、2.3”等二種米字型LED，以及其專用之顯示板供使用者選用。
