TS | 通訊連線_TS2060i與三菱FX5U內建485、FX5-485-BD、FX5-485-ADP通訊連線設定範例

► 腳位圖
► FX5U內建RS485 參數設定範例
► FX5-232-BD / FX5-485-BD 參數設定範例
► FX5-2322-ADP / FX5-485-ADP 參數設定範例

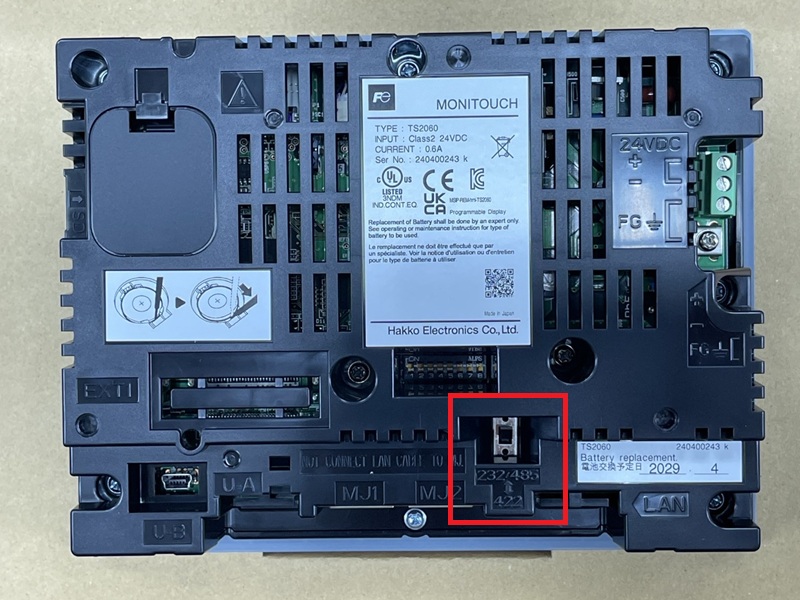

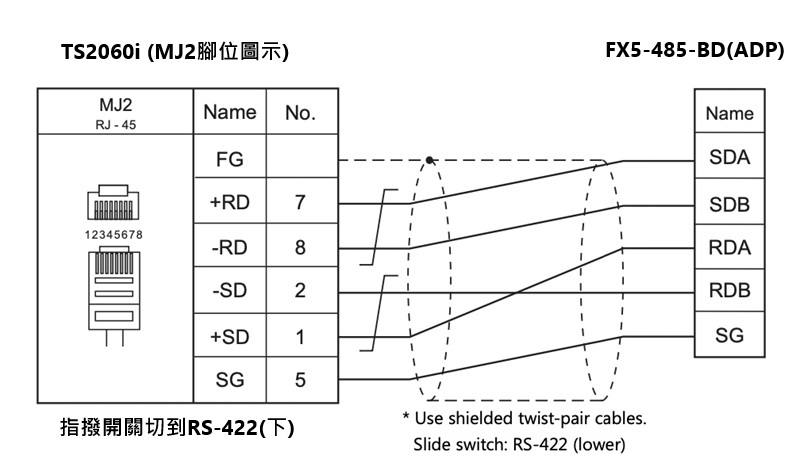

► TS2060i 連線 三菱FX5U系列透過RS485 人機僅能透過MJ2(RS422四線式(如下圖)


紅框處將開關切換到下方RS422處

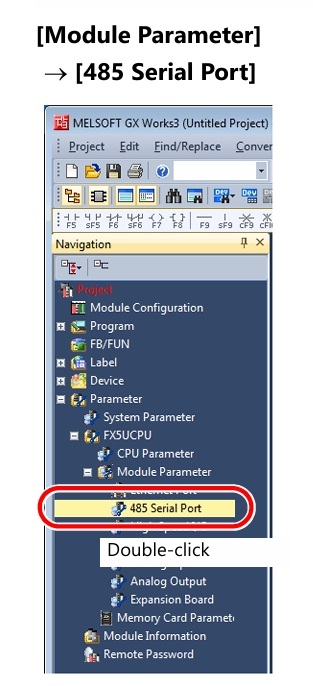

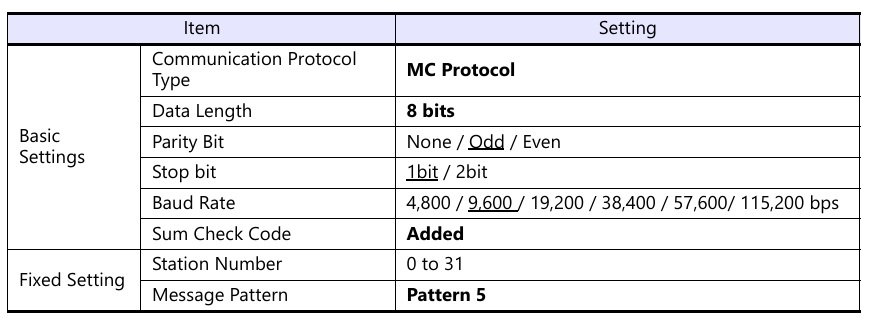

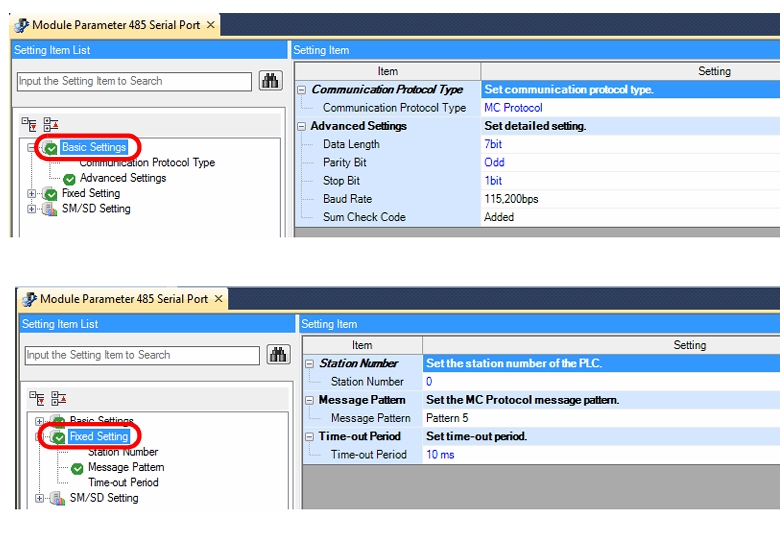

► FX5U內建RS485

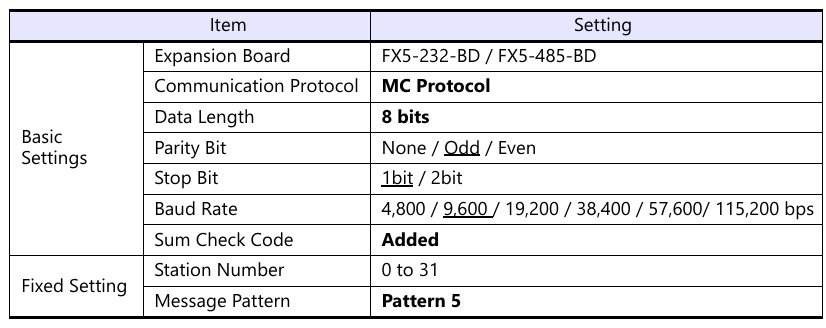

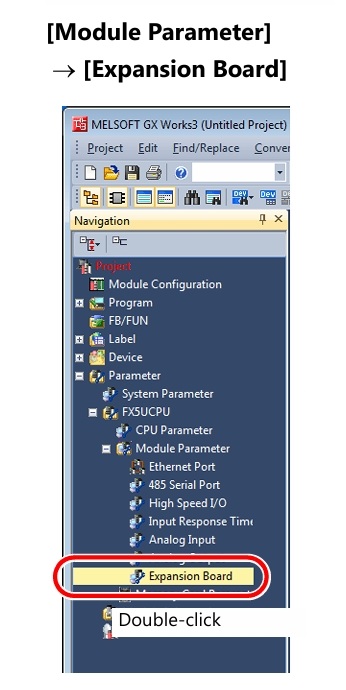

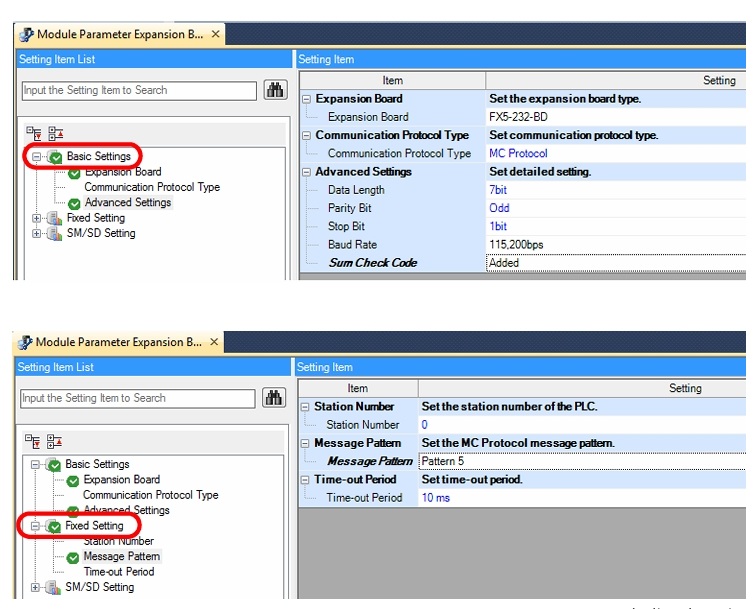

► FX5-232-BD / FX5-485-BD

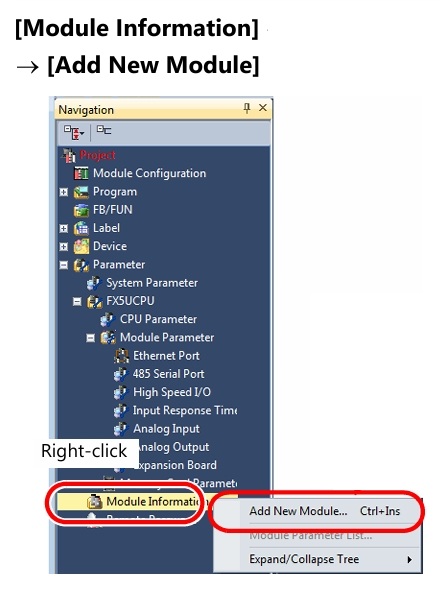

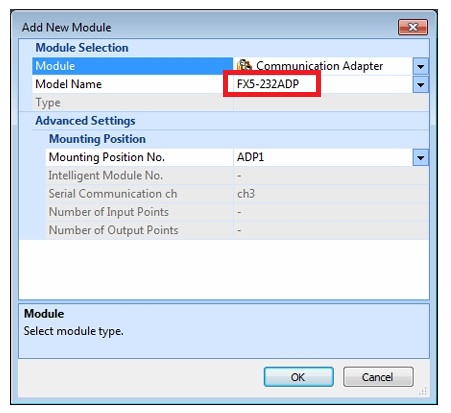

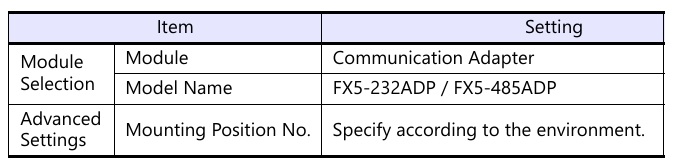

► FX5-232-ADP / FX5-485-ADP
