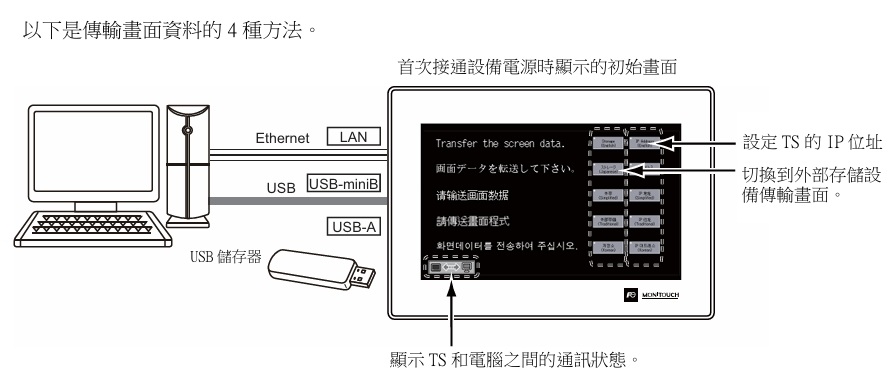

(1)透過USB傳輸
將 USB mini-B 電纜連接到TS1000S系列設備的U-B埠，然後從電腦傳輸畫面資料。
(2)透過Ethernet傳輸(僅限TS1100Si和TS1070Si)
將乙太網路電纜連接到TS1000S的LAN埠上，從電腦上傳輸畫面資料。
按下初始畫面上的[IP位址(Traditional)]開關可以顯示乙太網路畫面，在畫面上可以設定TS1000S的IP位址。
► 電腦沒有網路Port?請參考 USB-ETH 三菱FX5U乙太網口下載線
(3)從外部存儲傳輸
使用USB儲存設備等外部存儲設備。
預先從電腦上加載畫面資料到USB儲存器。在初始畫面按下[外部存儲(Traditional)] 開關來顯示可以進行畫面資料傳輸的外部存儲傳輸畫面。
(4)從外部存儲傳輸（自動上傳）
預先從電腦上加載畫面資料到USB儲存設備中。接通TS1000S電源時，自動開始傳輸畫面資料。
*詳細說明請參考 TS1000S_Reference2_E (乙太網路設定請看4.2 TSi Unit IP Address Settings)
以下案例最經常使用的透過USB傳輸

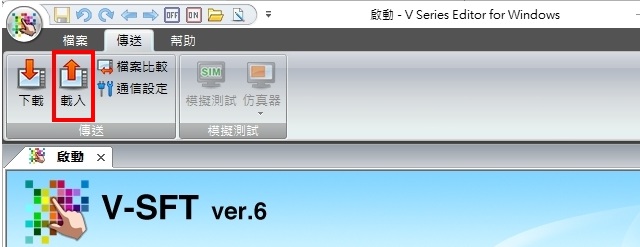

開啟 V-SFT Ver.6 編輯軟體
→ 載入 將人機畫面上傳到PC端
→ 下載 將PC畫面資料下載到人機

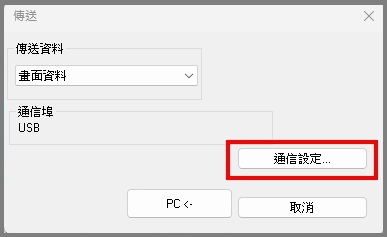

可以從 通信設定 設定(串列、Ethernet、USB)
此例為 USB
點選 PC <-
