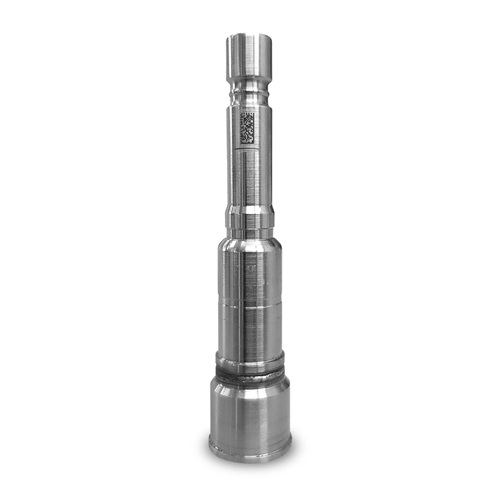

汽車噴油嘴屬於高精度關鍵零組件，其尺寸、表面品質與產品追溯碼都必須經過嚴格檢測。傳統視覺系統通常需要分別配置背光與前光，甚至使用兩套相機或不同檢測工位，才能完成尺寸量測、表面缺陷檢查及Data Matrix讀取。
OPTOe採用 ITALA G工業相機搭配TCCAGE整合式遠心成像系統，透過雙曝光模式及不同照明幾何配置，在單一視覺檢測站內取得兩組影像，同時完成精密量測、外觀檢查與追溯碼辨識，有效提升汽車零組件產線的檢測效率。
噴油嘴需要檢測哪些項目？
噴油嘴的檢測需求主要包含以下三個面向：
1. 精密尺寸量測
噴油嘴具有多段不同直徑、階差及輪廓結構，各部位尺寸必須符合指定公差。透過遠心鏡頭與背光成像，可清楚呈現工件外輪廓，降低因物件高度或位置變化造成的量測誤差。
常見量測項目包括：
♦ 外徑與多段直徑
♦ 長度與高度
♦ 階差位置
♦ 輪廓尺寸
♦ 製造公差與尺寸偏差
2. 表面缺陷檢查
金屬噴油嘴在加工、搬運或組裝過程中，可能產生刮傷、凹痕、壓傷、污漬或其他表面異常。採用前光照明，可以強化金屬表面的反射特徵，使視覺系統更容易辨識細微缺陷。
3. Data Matrix追溯碼讀取
為了建立完整的生產履歷，噴油嘴通常會刻印Data Matrix二維碼。視覺系統可同步讀取產品識別資訊，並將檢測結果與序號綁定，支援後續品質追蹤與製程管理。
傳統噴油嘴檢測面臨的問題
不同檢測任務需要不同的照明方式：
♦ 背光照明適合取得清晰輪廓，用於尺寸量測。
♦ 前光照明適合呈現金屬表面特徵，用於缺陷檢查與Data Matrix讀取。
若分別設置兩套相機、鏡頭與照明設備，不僅增加硬體成本，也會占用更多設備空間，並提高校正、維護及系統整合的複雜度。

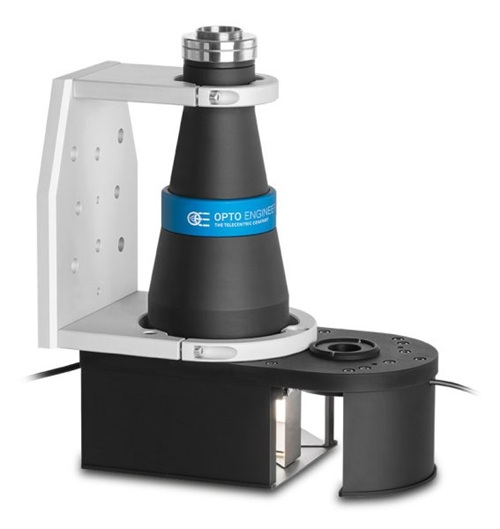

OPTOe解決方案：ITALA G相機＋TCCAGE遠心成像系統

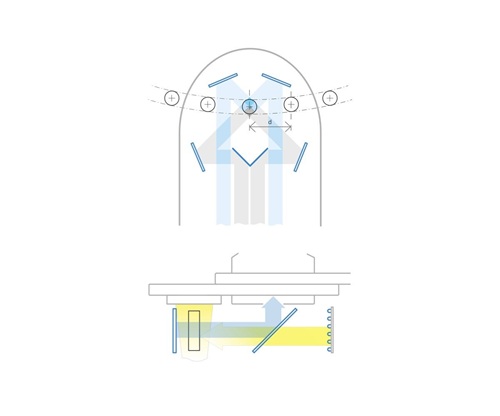

OPTOe的TCCAGE系列將遠心鏡頭、背光與前光照明整合於同一套光學架構中，可在固定工件位置下切換不同成像條件。
搭配ITALA G相機的雙曝光模式，系統可依序取得：

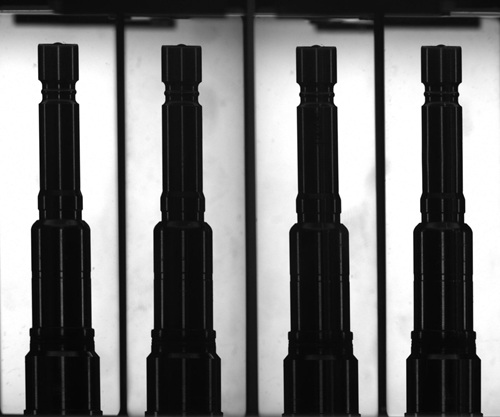

♦ 背光影像：呈現清晰輪廓，執行尺寸與幾何量測。

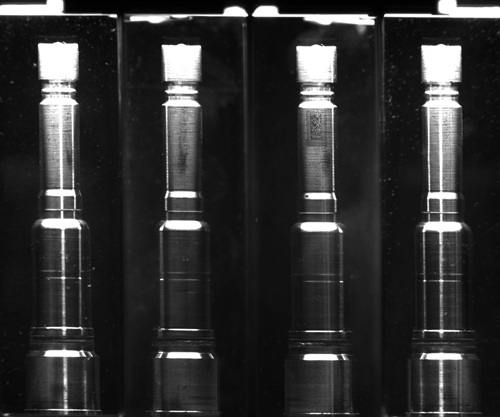

♦ 前光影像：呈現金屬表面、加工紋理及Data Matrix碼，執行缺陷檢查與追溯碼讀取。
透過單一相機與整合式光學模組，即可完成多項檢測任務，兼顧量測精度與產線節拍。
解決方案的核心優勢
單一檢測站完成多項任務
尺寸量測、表面檢查及Data Matrix讀取可整合於同一工位，降低多站式檢測造成的設備成本與定位誤差。
遠心成像提升量測穩定性
TCCAGE整合遠心鏡頭，可降低透視變形，讓工件即使有輕微高度或位置差異，影像倍率仍能維持穩定，更適合高精度尺寸量測。
雙曝光提高產線效率
ITALA G相機可快速取得不同照明條件下的影像，避免額外移動工件或切換檢測平台，有助於滿足汽車產業對高速、高吞吐量與自動化檢測的要求。
支援產品追溯與品質管理
Data Matrix讀取結果可與尺寸及外觀檢測資料整合，建立單件產品的完整品質履歷，便於製程分析與異常追蹤。
降低系統整合複雜度
整合式光學與照明設計可減少相機、鏡頭、治具及工位數量，降低設備空間需求與後續維護成本。
為什麼選擇OPTOe噴油嘴視覺檢測方案？
OPTOe專注於工業光學、遠心鏡頭、照明與智慧相機技術，可針對高精度量測及複合式外觀檢測需求，提供完整的成像架構。
在噴油嘴應用中，TCCAGE與ITALA G的整合方案突破傳統單一照明的限制，以一套系統完成多種檢測條件，特別適合汽車零組件、精密金屬加工及高速自動化產線導入。
常見問題
噴油嘴尺寸量測為什麼建議使用遠心鏡頭？
遠心鏡頭可降低透視誤差，並在一定工作距離變化範圍內維持穩定倍率，因此比一般鏡頭更適合外徑、長度、階差及精密輪廓量測。
為什麼需要背光與前光兩種照明？
背光能形成高對比輪廓，適合尺寸量測；前光則可呈現金屬表面紋理、缺陷及刻印碼。兩種照明各自對應不同檢測目的。
ITALA G雙曝光模式有什麼優勢？
雙曝光模式可在單一檢測流程中取得不同照明條件的影像，同時兼顧輪廓量測與表面檢查，降低硬體數量並提升產線吞吐量。
台灣在地技術支援與產品測試服務
宇佑科技為 OPTOe 台灣市場的專業服務窗口，提供產品選型、光學規格評估、照明配置、影像測試及機器視覺應用整合等技術支援。
針對噴油嘴尺寸量測、金屬表面缺陷檢查與 Data Matrix 讀取等應用，宇佑科技可依據工件尺寸、檢測精度、產線速度及安裝空間，協助規劃合適的 ITALA G 相機、TCCAGE 遠心鏡頭與照明方案。
如客戶需要進一步驗證，亦可依專案條件提供：
♦ 樣品影像測試與可行性評估
♦ 鏡頭、相機及照明產品測試
♦ 展示機借用與短期驗證
♦ 現場技術諮詢與系統導入支援
♦ 台灣在地售前、售後與應用服務
透過在地化的技術服務與實際樣品驗證，協助客戶在設備導入前確認成像效果、量測能力與整體方案可行性，降低開發風險並加速專案落地。如有噴油嘴檢測、精密尺寸量測或金屬表面檢查需求，歡迎聯繫 宇佑科技 ，安排樣品測試與產品評估。
