透過 Opto Engineering® PC 系列360°周心鏡頭（Pericentric Lens），機器視覺系統可使用單一相機，同時取得藥品瓶頂部與側面的完整影像，執行OCR文字辨識、批號追溯、標籤位置確認及雙標籤檢測，降低傳統多相機系統的建置複雜度。
藥品瓶標籤檢查的應用需求

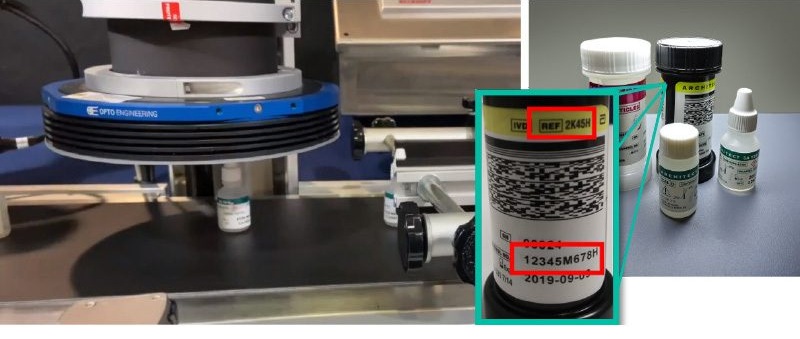

本案例為一套藥品塑膠瓶線上視覺檢測系統，產線速度為每分鐘60瓶（60 ppm）。
檢測項目包含：
♦ OCR讀取標籤上的產品參考碼、控制碼及生產批號
♦ 確認標籤內容是否正確
♦ 建立藥品生產與包裝追溯資訊
♦ 檢查標籤是否貼附於正確位置
♦ 檢測同一藥品瓶上誤貼兩張標籤的「雙標籤」問題
由於藥品瓶屬於近似圓柱形物體，若使用一般鏡頭，只能取得單一方向的影像。要完整檢查瓶身四周，通常需要配置多部相機、鏡頭及反射鏡，不僅增加設備空間，也提高影像校正、軟體整合及後續維護的複雜度。
Opto Engineering® PC系列360°遠心鏡頭可讓單一相機在一張影像中，同時看見物體頂部與完整側面，特別適合藥瓶、小瓶、瓶蓋及其他圓柱形零件的全周檢查。
什麼是360°遠心鏡頭？

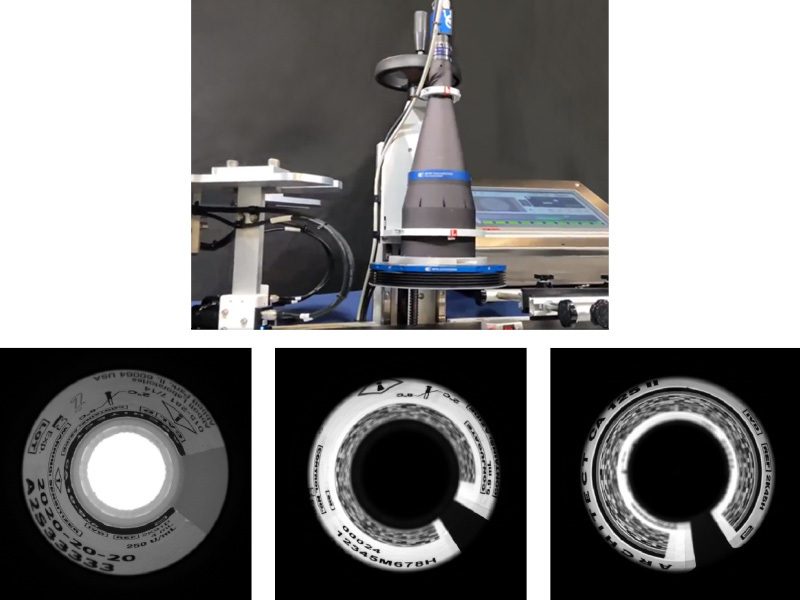

360°遠心鏡頭又稱 Pericentric Lens，其特殊光學結構會將物體側面影像環繞呈現在頂面影像周圍。
因此，相機不需要從多個方向拍攝，即可在單張影像中取得：
♦ 藥品瓶頂部影像
♦ 瓶身四周標籤影像
♦ 瓶口或瓶蓋外觀
♦ 圓周上的文字、條碼或Data Matrix位置
PC系列可減少多相機配置、影像拼接與多視角校正需求，並保留鏡頭下方的開放空間，便於整合至輸送帶及高速自動化產線。
鏡頭選擇：PC13030XS 360°遠心鏡頭

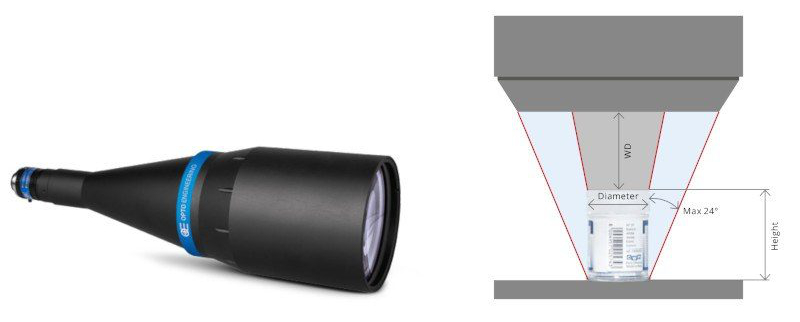

根據藥品瓶的尺寸，本案例選用 Opto Engineering® PC13030XS 遠心鏡頭。
PC13030XS主要規格包括：
♦ 適用感測器尺寸：1/3吋
♦ 可檢查物體直徑：約7.5至55 mm
♦ 可檢查物體高度：約5至20 mm
♦ 單張影像呈現物體頂部與側面
♦ 適合小型藥瓶、瓶蓋及圓柱形零件檢查
系統另外搭配CMHO080專用固定夾具，簡化鏡頭安裝與機構整合，提升光學模組的穩定性。
光源選擇：LTRNHP210W20高功率LED環形光源
360°視覺檢查除了鏡頭之外，照明角度也是影像品質的關鍵。
一般環形光源不一定能配合周心鏡頭的特殊視角，容易造成瓶身亮度不均、局部反光或標籤文字對比不足，進而影響OCR辨識穩定性。

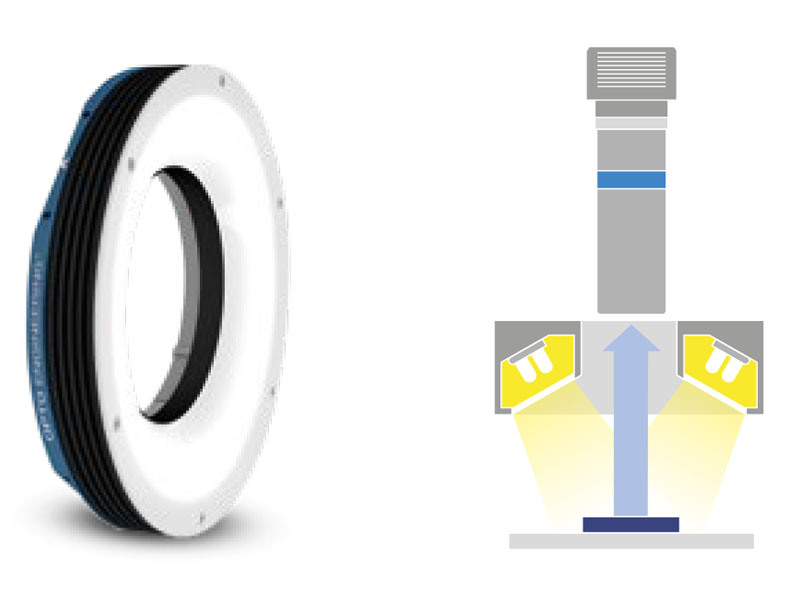

本案例選用 Opto Engineering® LTRNHP210W20高功率白色LED環形光源，其照明幾何結構專為360°視角鏡頭設計，可沿著鏡頭視角均勻照射藥品瓶的頂部與側面。
主要規格包括：
♦ 白色LED，色溫約6200 K
♦ 斜射式環形照明
♦ 內徑116.5 mm
♦ 支援連續照明與頻閃模式
♦ 可直接配合Opto Engineering® 360°鏡頭安裝
此系列光源的照明路徑可配合360°鏡頭的視角與數值孔徑，適合製藥、飲料及汽車零件等高速檢測應用。
頻閃控制器縮短曝光時間
為了避免藥品瓶高速移動時產生影像拖影，系統搭配LTDV1CH-17V單通道LED頻閃控制器。
透過高亮度短時間頻閃，可在輸送帶運行期間凍結動態影像。本案例搭配LTRNHP210W20環形光源後，曝光時間縮短至原來的約九分之一，有助於提升OCR讀取及標籤邊緣檢測的清晰度。
相機與系統配置
本案例的主要視覺元件包括：
| 系統元件 | 建議型號 | 功能 |
| 360°遠心鏡頭 | PC13030XS | 單張影像取得瓶身頂部與側面 |
| 工業相機 | COE-050-M-POE-023-IR-C | 500萬畫素GigE工業相機 |
| LED環形光源 | LTRNHP210W20 | 提供均勻的360°斜射照明 |
| 頻閃控制器 | LTDV1CH-17V | 縮短曝光時間並降低動態模糊 |
| 鏡頭固定夾具 | CMHO080 | 簡化光學模組安裝與定位 |
透過鏡頭、相機、光源、頻閃控制器及固定機構的整合，可形成一套完整的藥品瓶360°標籤視覺檢測方案。
系統可執行哪些藥品瓶檢查？
此架構可依視覺軟體及檢測需求，執行下列項目：
1. OCR文字辨識
讀取標籤上的產品代碼、控制碼、批號、有效日期或其他可追溯文字。
2. 雙標籤檢測
判斷同一藥品瓶是否誤貼兩張標籤，避免標籤重疊、資訊遮蔽或內容錯誤。
3. 標籤位置檢查
檢查標籤是否發生偏移、傾斜、過高、過低或未完整貼合。
4. 標籤完整性檢查
辨識標籤破損、皺褶、缺角、翹起或印刷不完整等問題。
5. 條碼與Data Matrix讀取
檢查瓶身圓周上的一維條碼、二維條碼或Data Matrix，支援產品識別與生產追溯。
單相機360°檢查的主要優勢
相較於傳統多相機架構，360°遠心鏡頭方案具備以下優勢：
♦ 使用單一相機完成頂部及側面檢查
♦ 不需要多張影像拼接
♦ 減少相機、鏡頭、線材及觸發設備數量
♦ 簡化系統校正與軟體開發
♦ 降低設備占用空間
♦ 提升高速產線整合效率
♦ 適用不同方向的OCR、條碼及標籤檢查
常見問題
藥品瓶的360°標籤檢查一定需要多部相機嗎？
不一定。使用Opto Engineering® PC系列遠心鏡頭，可以透過單一相機在一張影像中取得藥品瓶頂部與側面資訊，減少多相機系統的配置需求。
PC13030XS適合哪些尺寸的產品？
PC13030XS適用於1/3吋感測器，可檢查直徑約7.5至55 mm、高度約5至20 mm的物體。實際可視範圍仍需依物體尺寸、工作距離及相機解析度進行光學評估。
360°鏡頭可以進行OCR嗎？
可以。只要影像解析度、文字大小、標籤對比及照明條件符合要求，即可搭配OCR工具讀取產品代碼、批號、日期及其他標籤文字。
這套系統只能用於藥品瓶嗎？
除了藥品瓶之外，也可應用於瓶蓋、飲料瓶、化妝品容器、電子零件、汽車零件及其他近似圓柱形物體的360°外觀檢查。
宇佑科技提供OPTO Engineering台灣技術服務
宇佑科技提供Opto Engineering®機器視覺光學產品在台灣市場的技術諮詢與應用評估，可依據產品尺寸、產線速度、相機解析度、OCR字元大小及檢測項目，協助選擇合適的360°鏡頭、工業相機、光源與頻閃控制器。
我們亦可提供產品測試、樣品成像評估、設備借用及機器視覺系統整合服務，協助客戶在正式導入前確認影像品質與檢測可行性。
