HPQ-D11 不需要利用液體導電性進行判斷，而是透過光線反射量的變化，檢測感測器底部是否出現液體。
AZBIL HPQ-D11 的檢測原理是什麼？
AZBIL HPQ-D11 採用光學反射式檢測原理。
感測器內部具有發光元件與受光元件。發光元件會向感測器下方的安裝面發射光線，再由受光元件接收反射回來的光。
當液體流入感測器底部時，液體會改變原本的光線路徑，使反射光產生折射、散射或衰減。當受光量低於感測器的判定門檻時，HPQ-D11 即判定發生液體洩漏。
無漏液時的感測狀態
在設備正常、沒有液體洩漏時：
• 發光元件向下方發射光線
• 光線由安裝面反射
• 受光元件接收到足夠的反射光
• 感測器判定為正常狀態
• HPQ-D11 輸出維持 ON
發生漏液時的感測狀態
當液體流入 HPQ-D11 底部的檢測區域時：
• 液體改變光線反射路徑
• 反射光量明顯降低
• 受光元件無法接收到足夠光線
• 感測器判定發生漏液
• HPQ-D11 輸出由 ON 切換為 OFF
PLC、控制器或警報系統可根據輸出訊號，執行以下動作：
• 發出設備漏液警報
• 停止設備運轉
• 關閉液體供應閥門
• 通知設備管理人員
• 啟動異常紀錄或遠端監控

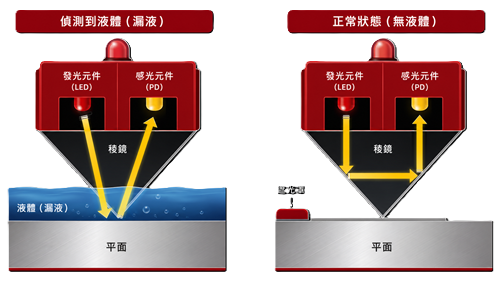

HPQ-D11 漏液檢測原理示意
無漏液狀態
發光元件發射光線
↓
安裝面反射光線
↓
受光元件接收到足夠光量
↓
判定正常，輸出 ON
發生漏液狀態
發光元件發射光線
↓
液體造成光線折射、散射或衰減
↓
受光元件接收光量不足
↓
判定漏液，輸出 OFF
光學式漏液感測器的優點
AZBIL HPQ-D11 採用光學方式檢測液體，因此不完全依賴液體的導電率。相較於電極式或感應線式漏液感測器，具有以下特點：
• 可檢測低導電性液體
• 不需要拋棄式吸水材料
• 漏液排除後可重複使用
• 感測器體積小，容易安裝於設備底部
• 適合連接 PLC、警報器或設備控制系統
• 可用於設備內部的局部漏液監控
實際可檢測的液體種類，仍需依液體顏色、透明度、黏度、表面狀態及安裝環境進行測試確認。
HPQ-D11 安裝注意事項
為確保漏液檢測穩定，安裝時應注意以下事項：
1、感測器應安裝於水平且平整的表面。
2、應確認漏液能夠自然流入感測器底部。
3、安裝面應保持乾淨，避免油污、粉塵或異物影響反射光。
4、液體排除後，應擦拭並乾燥感測器底部。
5、導入前應使用實際液體進行漏液測試。
6、不同材質、顏色及表面粗糙度的承液盤，可能影響反射光量。
7、如應用於特殊化學液體環境，應確認感測器材質相容性。
AZBIL HPQ-D11 適合哪些應用？
AZBIL HPQ-D11 漏液感測器常見於以下設備：
• 半導體製程設備
• 晶圓清洗設備
• 化學藥液供應系統
• 自動化清洗機
• 冷卻液循環設備
• 純水與廢水處理設備
• 電池製造設備
• 實驗室自動化設備
• 液體輸送與定量設備
• 機台底部漏液監控
常見問題 FAQ
AZBIL HPQ-D11 是導電式漏液感測器嗎？
不是。HPQ-D11 主要透過光線反射量的變化檢測液體，不是單純利用液體導電率進行判斷。
HPQ-D11 為什麼能檢測漏液？
當液體流入感測器底部時，會造成光線折射、散射或衰減，使受光元件接收到的光量降低。當光量低於設定門檻時，感測器即判定發生漏液。
HPQ-D11 漏液後可以重複使用嗎？
可以。將液體清除，並把感測器底部及安裝面擦拭乾燥後，即可重新使用。
HPQ-D11 可以直接連接 PLC 嗎？
可以。HPQ-D11 可透過輸出訊號連接 PLC、控制器、警報器或設備安全迴路，用於漏液警報及設備停機控制。
HPQ-D11 可以檢測所有液體嗎？
不一定。實際檢測效果會受到液體透明度、顏色、黏度、氣泡、安裝面材質及環境條件影響，因此建議使用實際液體進行測試驗證。
結論
AZBIL HPQ-D11 是一款採用光學反射式原理的漏液感測器。
當設備沒有漏液時，感測器可接收到安裝面的反射光；當液體流入感測區域後，液體會造成反射光減弱，使感測器判定發生液體洩漏。
簡單來說，HPQ-D11 的檢測原理就是：
利用液體造成反射光量改變，判斷設備是否發生漏液。
