永宏 FATEK P5 HMI|P5070S 觸控位置偏移,如何校正?

整體觸控座標偏移時,可依 P5070S 的校正流程處理。固定區域失靈或自行觸發,應先停用容易誤操作的畫面並記錄異常。

工程師現場核對

在受控狀態下做校正,覆測畫面中央、角落與異常區域。若症狀持續,確認面板狀態、裝配受力或硬體異常。

參考資料
► 永宏電機產品
適用機種:P2043*、P2070*、P2101*、P5043*、P5070*、P5101*系列

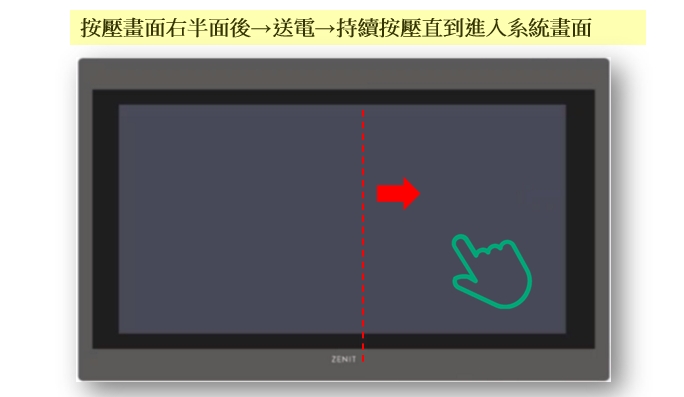

按壓畫面右半面後→送電→持續按壓直到進入系統畫面

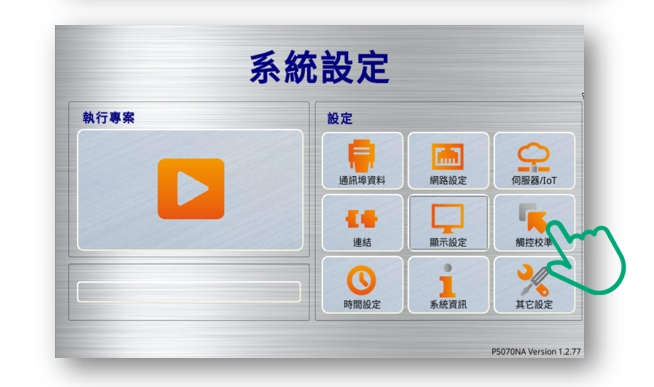

進入系統畫面後,點擊觸控校準按鈕
!!!注意若觸控已偏差過大,導致無法點選〔觸控校正〕
在系統設定頁面下長按螢幕任意一處十秒,亦可進入觸控校準模式。

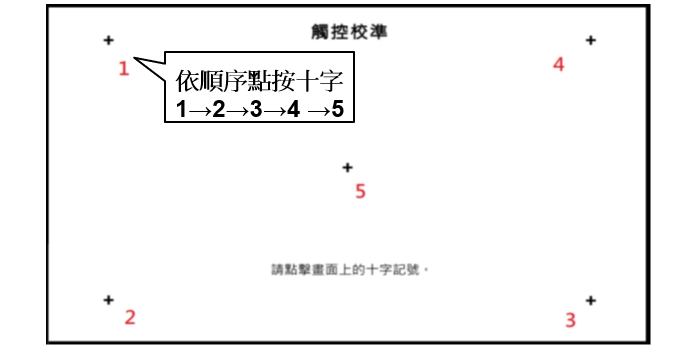

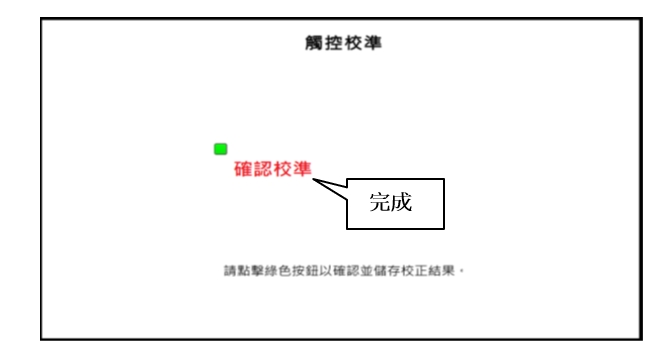

十字校準點共有5點,依序按完後會出現綠色方塊確認校準是否成功,點擊失敗3次將需要重按十字校準。 請勿中途關閉電源。
注意: 請使用比較尖的接觸面(例如筆),輕觸校正點,勿使用手指。







宇佑科技|永宏人機介面技術服務

可協助區分校正、專案操作區與硬體問題,並依型號評估維修、換機與專案轉移。 洽詢宇佑科技技術服務

原廠資料與延伸閱讀

換機或排障前,請備妥完整機型、韌體與 FvDesigner 版本。型號與功能以對應原廠文件為準。

如何從 HMI 系統設定開啟觸控校正?

  1. 依原廠示例,支援此入口的機型可在上電時按住右上角,進入系統設定,再選擇觸控校正。
  2. 各硬體版次的入口可能不同。確認完整機型或參考下方校正畫面。
如何從 HMI 系統設定開啟觸控校正? 原廠操作圖 1
原廠操作圖 1/2
如何從 HMI 系統設定開啟觸控校正? 原廠操作圖 2
原廠操作圖 2/2

資料來源:ZENIT/永宏 HMI FAQ(2025-05-16)。

觸控校正開始後,如何完成校正?

  1. 進入校正畫面,依序點選畫面給出的十字定位點。過程中保持供電,操作完後等待人機重新啟動,再確認按鍵與座標是否對準。

資料來源:ZENIT/永宏 HMI FAQ(2022-03-10)。
