永宏 FATEK P5 HMI|如何透過 P5 HMI 穿透連線,用 WinProladder 查看 FBs?

支援的機型及通訊配置可透過 P5 HMI 穿透連線。先以 FvDesigner 建立穿透設定,再在 WinProladder 使用本機實際配置的虛擬 COM 埠與 PLC 站號。

工程師現場核對

先驗證人機本身可與 PLC 通訊,再測穿透連線與讀取。涉及在役程式異動時,先備份、比對版本並依現場程序管制。

穿透通訊操作範例

下方示範使用 COM10。請以本機建立的虛擬 COM 埠為準。

參考資料
► 永宏電機產品
適用機種:P2043*、P2070*、P2101*、P5043*、P5070*、P5101*系列

如何透過永宏HMI的穿透功能,直接開啟PLC編輯程式

步驟一:工具→穿透通訊

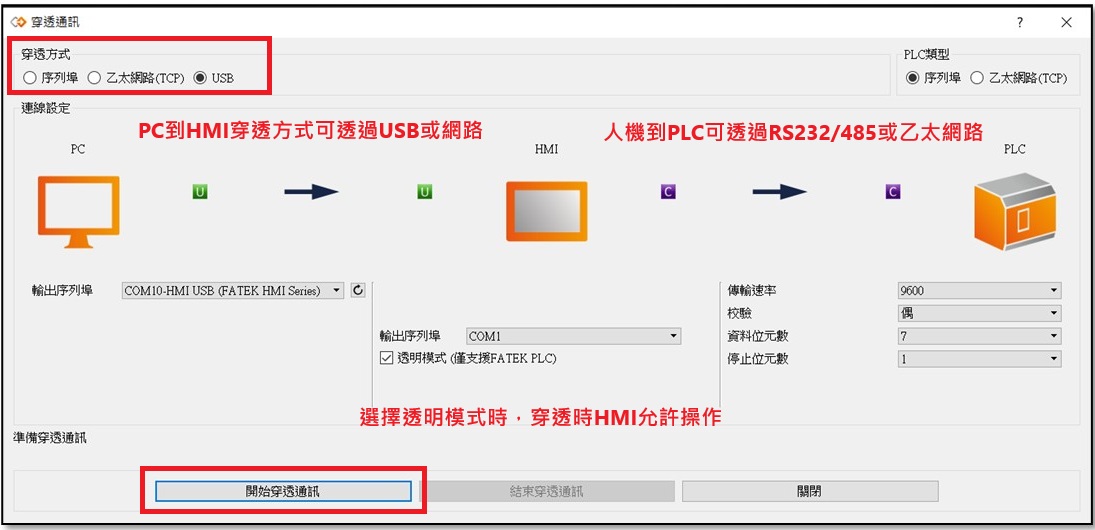

步驟二:選擇穿透方式(可透過USB或乙太網路)

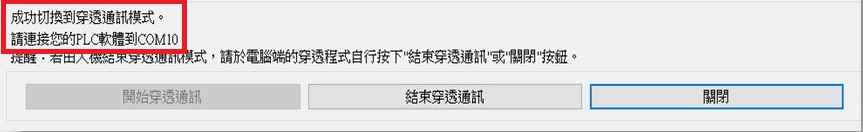

Winproladder連線時,請選擇COM10

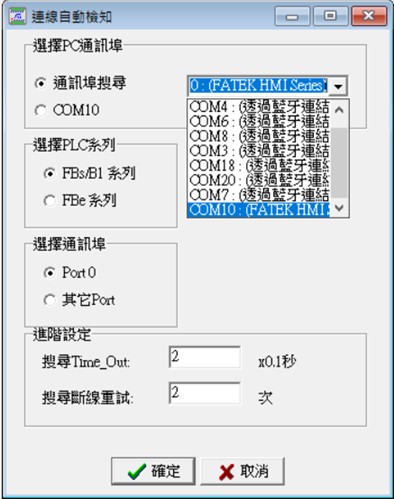

步驟三:開啟 Winproladder 軟體進行連線

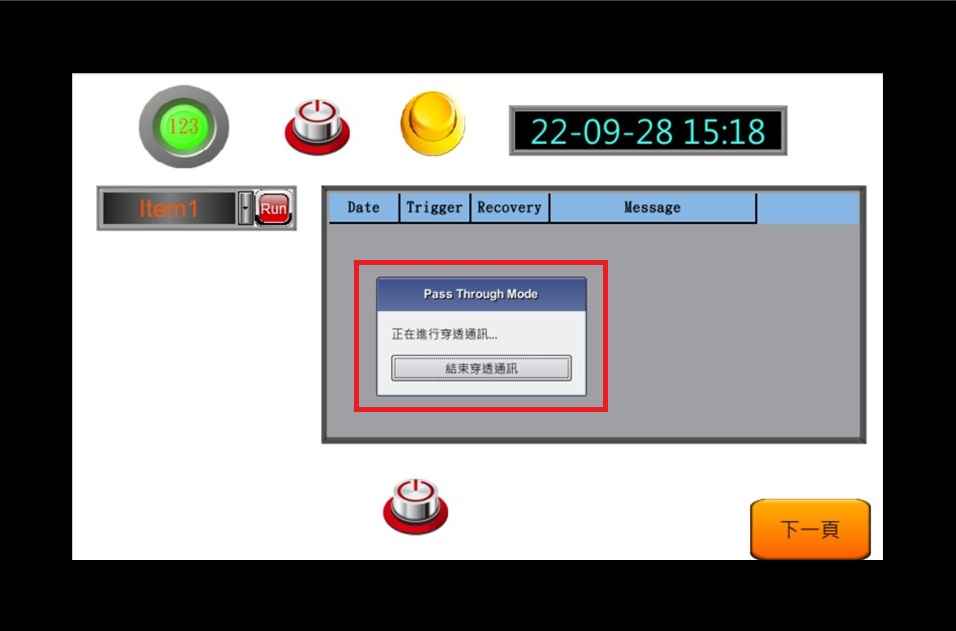

HMI畫面顯示,正在進行穿透

宇佑科技|永宏人機介面技術服務

可協助配置虛擬 COM 埠、排查穿透失敗及建立維護流程,並在授權的環境下協助程式備份與版本比對。 洽詢宇佑科技技術服務

原廠資料與延伸閱讀

換機或排障前,請備妥完整機型、韌體與 FvDesigner 版本。型號與功能以對應原廠文件為準。
